Klasy drewna klejonego BSH — Si i NSi oraz dopuszczalne wady
Na belce z drewna klejonego spotkasz dwa oznaczenia i mówią one o zupełnie różnych rzeczach: GL to klasa wytrzymałości, Si i NSi to klasy wyglądu. Pomylenie ich jest najczęstszym nieporozumieniem przy zamawianiu BSH — a zaraz po nim idzie przekonanie, że klasa wizualna Si wyklucza sęki i pęknięcia. Nie wyklucza. Ten artykuł mówi, co dokładnie dopuszcza każda z klas, czym różnią się od siebie w praktyce i na co patrzeć przy odbiorze materiału, żeby nie oceniać belki konstrukcyjnej miarą wyrobu stolarskiego.
GL i Si to dwie różne klasy, nie dwie nazwy tego samego

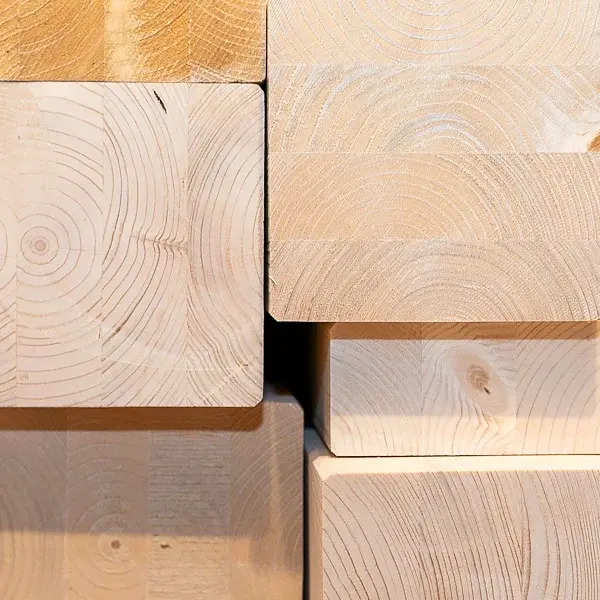

Drewno klejone warstwowo BSH powstaje ze sklejonych lameli — cienkich desek o grubości około 40 mm, ułożonych równolegle warstwa na warstwie. Normą produktową jest EN 14080; wyroby wprowadzane do obrotu zgodnie z nią mają oznakowanie CE oraz Deklarację Właściwości Użytkowych.
Klasa wytrzymałości GL mówi, ile element udźwignie. Liczba po symbolu „GL" to charakterystyczna wytrzymałość na zginanie w N/mm² — im wyższa, tym mocniejsza belka. Standardem magazynowym jest u nas GL24h.
Klasa wizualna Si albo NSi mówi, jak element wygląda. Skróty pochodzą z niemieckiego: Si od Sichtqualität — jakość widoczna, NSi od nicht sichtbar — element niewidoczny po montażu. Ten podział dotyczy wyłącznie wyglądu powierzchni, a nie nośności.
Konsekwencja praktyczna jest taka, że belka NSi nie jest słabsza od belki Si. Obie mogą mieć tę samą klasę GL i tę samą nośność. Różnią się wyglądem — i ceną, bo materiał o staranniej dobranej powierzchni kosztuje więcej.

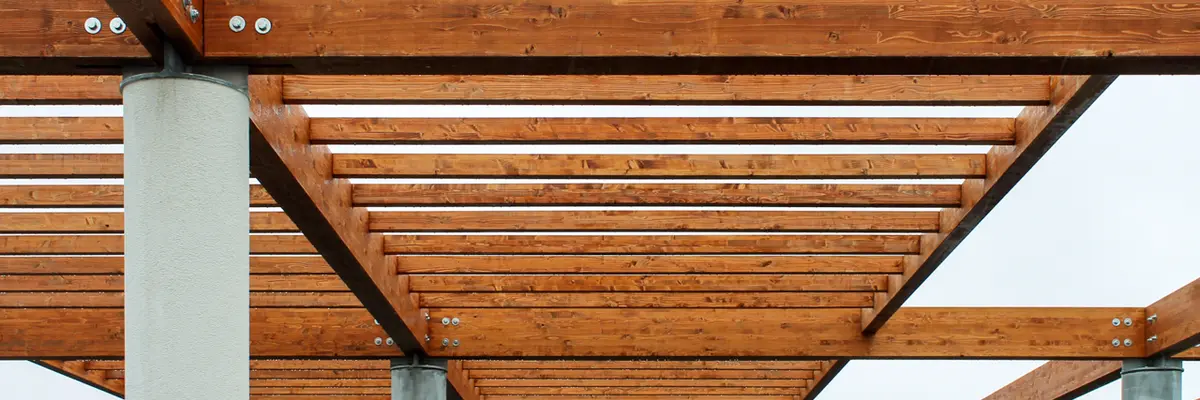

Co dopuszcza klasa wizualna Si

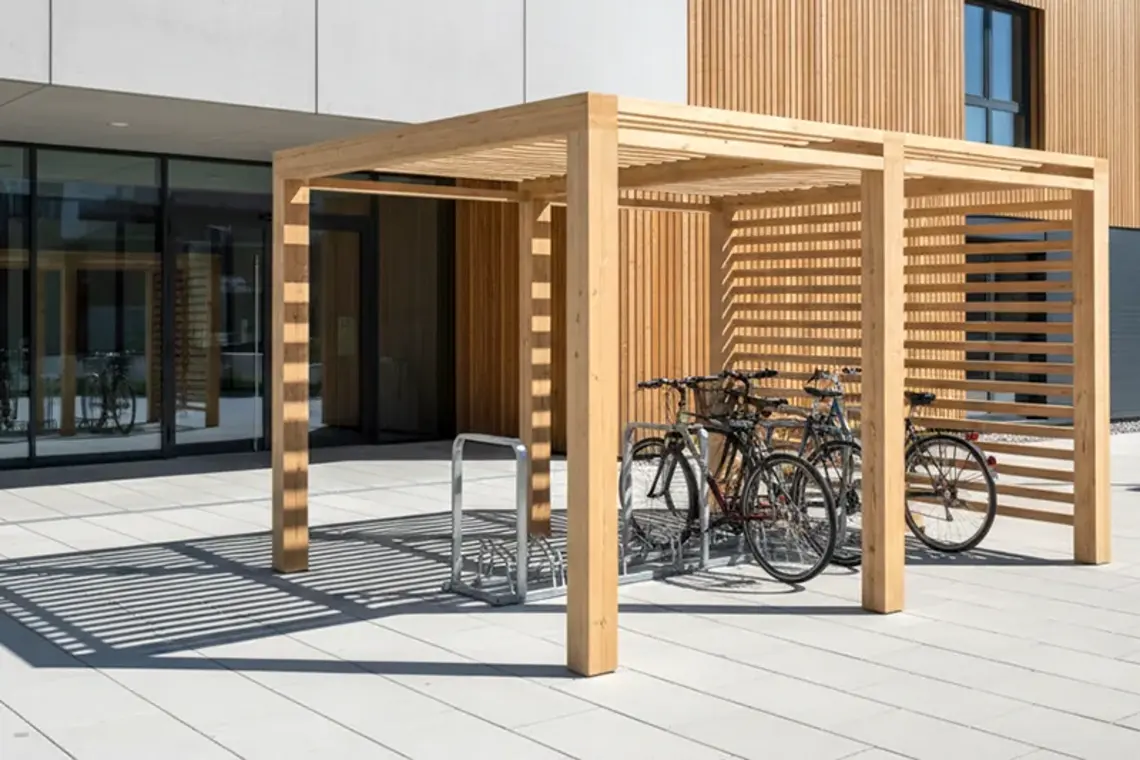

Si to jakość przeznaczona do elementów, które po zakończeniu prac pozostaną na widoku. Powierzchnia jest starannie wyselekcjonowana i wykończona, belka nadaje się do konstrukcji, która jest jednocześnie częścią wystroju wnętrza albo ogrodu.

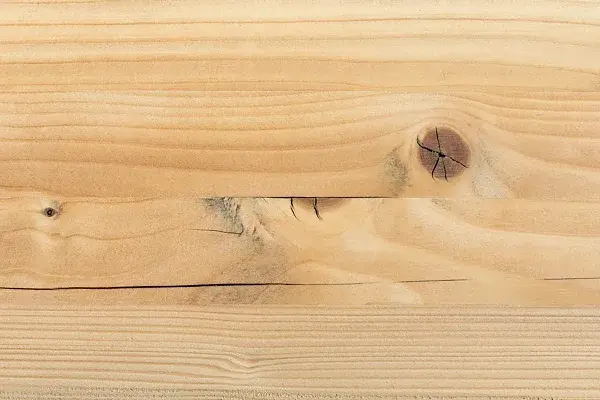

Nie znaczy to jednak, że materiał jest pozbawiony naturalnych cech drewna. To odpowiedź, której udzielamy przy zgłoszeniach dotyczących wyglądu belek — zgodnie z wytycznymi dla drewna klejonego w klasie Si dopuszczalne są:
- sęki — w tym sęki wypadające;
- gniazda i pęcherze żywiczne;
- pęknięcia skurczowe w określonych granicach;
- widoczne złącza palczaste w lamelach;
- miejscowe zaprawy — szpachla i kołki stolarskie;
- odchyłki powierzchni po struganiu.
Drewno klejone jest czterostronnie strugane, ale nie jest szlifowane. Oczekiwanie powierzchni odpowiadającej wyrobom stolarskim nie jest zgodne z przeznaczeniem tego materiału: to element budowlany, którego zadaniem jest przenoszenie obciążeń, a jego wymagania jakościowe określają normy dla drewna klejonego, nie standardy obowiązujące dla mebli.
Jeśli belka ma być gładka jak blat, trzeba to zaplanować osobno — szlifowanie i wykończenie powierzchni należy wtedy do wykonawcy, po zamontowaniu elementu.
Czym różni się klasa przemysłowa NSi
NSi to jakość dla elementów, których po zakończeniu budowy nie będzie widać. W rozmowie handlowej nazywamy ją klasą przemysłową. Wymagania wobec wyglądu są luźniejsze niż w Si, bo powierzchnia zniknie pod pokryciem, w zabudowie albo w ścianie.
Dopuszczalne są w niej naturalne cechy drewna, które nie wpływają na wytrzymałość: sęki, przebarwienia i sinizna o charakterze estetycznym, drobne pęknięcia powierzchniowe, ślady obróbki oraz niewielkie nierówności i pozostałości kleju.
Typowe miejsca dla NSi to więźba dachowa pod pokryciem, belki i podciągi zakryte sufitem lub zabudową z płyt, konstrukcje hal i obiektów gospodarczych oraz elementy chowane w ścianach i stropach.
Materiał w tej klasie jest tańszy przy tej samej nośności, więc przy elementach ukrytych pozwala obniżyć koszt konstrukcji bez sięgania po słabszą belkę. Wycenę obu wariantów przygotujemy razem, jeśli podasz, które elementy zostaną na widoku.
Si czy NSi — jak wybrać do konkretnego elementu
Kryterium jest jedno: czy element będzie widoczny po zakończeniu prac. Nie gatunek, nie przekrój i nie obciążenie — te rozstrzyga klasa GL i projekt konstrukcji.
| Kryterium | Klasa Si | Klasa NSi |
|---|---|---|
| Przeznaczenie | elementy widoczne po montażu | elementy ukryte w konstrukcji |
| Wygląd powierzchni | starannie wyselekcjonowana | dopuszczalne przebarwienia i sinizna |
| Nośność | taka sama — decyduje klasa GL, nie klasa wyglądu | |
| Cechy naturalne drewna | dopuszczalne w węższych granicach | dopuszczalne szerzej |
| Cena | wyższa | niższa |
Przesuń palcem w bok, aby zobaczyć całą tabelę
W jednym projekcie obie klasy da się łączyć — Si tam, gdzie konstrukcja zostaje na widoku, NSi w częściach zakrytych. Podział warto ustalić przed wyceną, bo zmiana klasy po zamówieniu oznacza inny materiał, a nie inne wykończenie tego samego.
Dobór samego przekroju i klasy wytrzymałości pozostaje po stronie projektu. Jesteśmy hurtownią drewna, a nie biurem projektowym, więc nie wykonujemy obliczeń konstrukcyjnych ani nie dobieramy przekrojów elementów nośnych — przygotujemy natomiast wycenę materiału według zestawienia z projektu.
Czego klasa wizualna nie obiecuje
Najczęstsze zgłoszenie po dostawie belek Si dotyczy pęknięć na powierzchni. Odpowiadamy na nie zawsze tak samo: drobne pęknięcia powierzchniowe są naturalną cechą drewna, powstają w wyniku zmian wilgotności oraz pracy materiału i nie mają wpływu na nośność ani na właściwości konstrukcyjne elementu.
Drewno klejone reaguje na temperaturę i wilgotność otoczenia także po zamontowaniu — dlatego wilgotność materiału w chwili wbudowania ma znaczenie dla tego, jak element będzie pracował później. Piszemy o tym osobno w artykule o wilgotności drewna przy montażu.
Ocena zawsze odnosi się do konkretnego elementu i jego zastosowania. Jeśli masz wątpliwość, czy to, co widzisz na belce, mieści się w klasie — wyślij zdjęcia. Odpowiadamy, porównując stan z wytycznymi dla tej klasy, a nie z wyobrażeniem o gładkiej powierzchni.
Czego klasa wizualna nie rozstrzyga:
- nie mówi nic o nośności — tę określa klasa GL i projekt konstrukcji;
- nie jest gwarancją braku sęków ani pęknięć — obie klasy je dopuszczają, różnią się granicami;
- nie zastępuje zabezpieczenia drewna — powierzchnia jest przygotowana do impregnacji, ale nie jest zaimpregnowana.
Co obie klasy mają wspólnego
Niezależnie od klasy wizualnej belki, które sprzedajemy, mają te same parametry wykonania:
- drewno świerkowe, klejone warstwowo z lameli o grubości około 40 mm;
- wilgotność drewna około 12% (±2%) — materiał jest suszony przed klejeniem;
- czterostronne struganie i fazowanie wzdłuż dłuższych krawędzi;
- powierzchnia przygotowana do impregnacji środkami ochrony drewna;
- norma EN 14080, oznakowanie CE i Deklaracja Właściwości Użytkowych.
Niska wilgotność jest tu ważniejsza, niż się wydaje. Lamele suszy się przed sklejeniem, więc gotowa belka trafia na budowę wysuszona równomiernie na całym przekroju — inaczej niż element lity, którego wnętrze pozostaje wilgotniejsze od powierzchni. To dlatego drewno klejone ma mniejszą skłonność do skręcania i do powstawania dużych pęknięć niż drewno lite tego samego przekroju.
Co stoi w naszym magazynie
Standardem magazynowym jest drewno klejone w klasie wytrzymałości GL24h i jakości wizualnej Si. Belki mają długość 12 metrów, a przekroje zestawiliśmy na stronie drewna klejonego BSH.
Nie musisz kupować całej belki — sprzedajemy krótsze odcinki i docinamy materiał do potrzebnej długości w naszym magazynie. Elementy w klasie przemysłowej NSi oraz belki w klasach GL28 i GL30 sprowadzamy na zamówienie; dostępność i termin potwierdzamy przy wycenie.
Elementy nietypowe wykonujemy na podstawie dokumentacji projektowej — dotyczy to belek o zmiennym przekroju, dźwigarów i elementów giętych. Takie pozycje wyceniamy indywidualnie.
Podaj przy zapytaniu, które elementy zostaną na widoku, a które znikną w zabudowie — wtedy wycena od razu uwzględni właściwą klasę dla każdej pozycji.
BSH a KVH — dlaczego oznaczenia się mylą
Skróty Si i NSi wracają także przy drewnie KVH, ale materiał jest tam inny. KVH to drewno lite, łączone na długości mikrowczepami, najczęściej w klasie wytrzymałości C24. Rdzeń belki może pochodzić z wnętrza pnia, przez co dopuszczalne są w nim drobne pęknięcia skurczowe.
BSH powstaje z co najmniej trzech sklejonych lameli, więc wady pojedynczego pnia rozkładają się w całym przekroju. Stąd inna klasa wytrzymałości: przy drewnie litym mówi o niej symbol C, przy klejonym — symbol GL.
Pełne porównanie obu materiałów, wraz z wyglądem czoła belki i typowymi zastosowaniami, opisaliśmy w artykule czym się różni drewno KVH od BSH. Zamiana jednego materiału na drugi w elemencie nośnym nie jest automatyczna — decyzja należy do osoby, która wykonała projekt.
Pytania, które dostajemy o klasy BSH
Czy w klasie Si trafiają się sęki?
Tak. Klasa Si to jakość przeznaczona do elementów widocznych, ale dopuszcza sęki — również wypadające — gniazda żywiczne, pęknięcia skurczowe w określonych granicach, widoczne złącza palczaste oraz miejscowe zaprawy szpachlą i kołkami stolarskimi. Węższe są granice tych cech, nie ich brak.
Czym różni się GL24 od Si?
To dwa niezależne oznaczenia. GL24 mówi o wytrzymałości — liczba oznacza charakterystyczną wytrzymałość na zginanie w N/mm². Si mówi o wyglądzie powierzchni. Belka może być jednocześnie GL24 i Si albo GL24 i NSi — nośność będzie w obu przypadkach taka sama.
Czy belka NSi jest słabsza od Si?
Nie. Klasa wizualna nie zmienia parametrów nośnych. Element w klasie przemysłowej wykonany w tej samej klasie GL przenosi takie same obciążenia jak element w klasie widocznej.
Czy pęknięcia na belce to podstawa reklamacji?
Drobne pęknięcia powierzchniowe są naturalną cechą drewna — powstają w wyniku zmian wilgotności i pracy materiału, a nie mają wpływu na nośność ani na właściwości konstrukcyjne elementu. Każde zgłoszenie oceniamy indywidualnie, odnosząc stan elementu do wytycznych dla jego klasy; najprościej przesłać zdjęcia razem z numerem zamówienia.
Czy drewno klejone jest szlifowane?
Nie. Belki są czterostronnie strugane i fazowane wzdłuż dłuższych krawędzi, ale nie szlifowane. Powierzchnia jest przygotowana do impregnacji środkami ochrony drewna; jeśli element ma mieć wykończenie zbliżone do stolarskiego, szlifowanie wykonuje się po montażu.
Widać złącza palczaste w lamelach — czy to wada?
Nie. Lamele są łączone na długości i złącza palczaste są dopuszczalne także w klasie Si. Ich rozmieszczenie w belce jest wypadkowe — nie da się z góry zapewnić, że w danym odcinku nie wystąpią.
Jaką wilgotność ma drewno klejone przy dostawie?
Około 12% (±2%). Lamele są suszone przed sklejeniem, więc belka jest wysuszona równomiernie na całym przekroju. Jak dobrać wilgotność do miejsca montażu, opisujemy w artykule o wilgotności drewna przy montażu.
Dokąd dalej — drewno klejone i konstrukcyjne
Ten artykuł opisuje same klasy. Przekroje, długości i dostępność każdej rodziny opisujemy na jej własnej stronie.
Drewno klejone BSH
Przekroje, długości i zakres oferty — standard magazynowy GL24h w klasie Si.

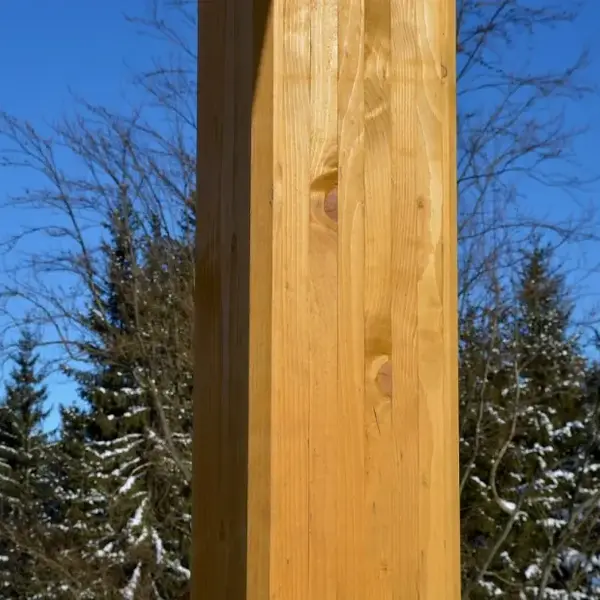

KVH czy BSH
Dwa materiały, dwa układy oznaczeń — porównanie budowy i zastosowań.

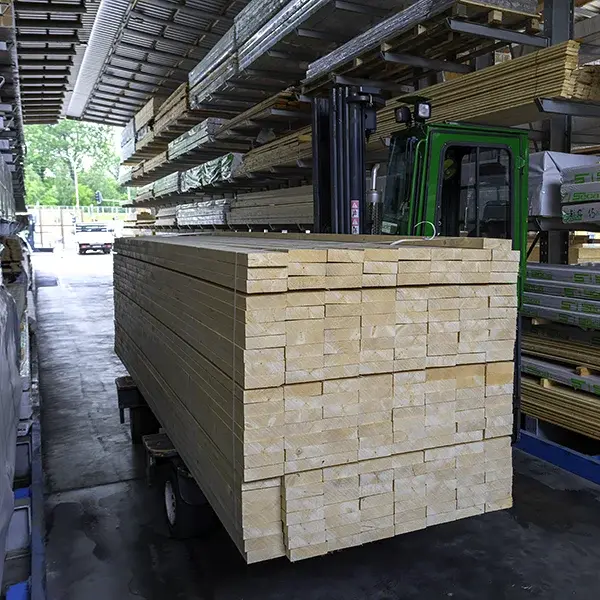

Drewno C24
