Mocowanie łat przez ocieplenie

Śruby do podwieszania elewacji BeziFix Therm

Jeden wkręt przechodzi przez całą warstwę ocieplenia i trzyma łatę odsuniętą od ściany. Kompletujemy system dla firm wykonawczych i inwestorów.

BeziFix Therm to system austriackiej firmy SIHGA: wkręt z kołkiem, który mocuje łatę wprost do ściany ponad warstwą izolacji — łata wisi w odległości ustawionej przy wkręcaniu. Producent podaje, że system nadaje się do izolacji do 300 mm: miękkiej, twardej, wdmuchiwanej i pełnopowierzchniowej.

Wkręt dobiera się wprost do grubości ocieplenia: 11 długości od 220 do 420 mm. Zasadę doboru i rozstaw opisujemy w tabeli niżej.

System dobieramy razem z resztą układu: rusztem z łat i kontrłat, konsolami pod elewację wentylowaną i wkrętami do samej deski.

Zapytaj o wycenę Dobierz długość do ocieplenia

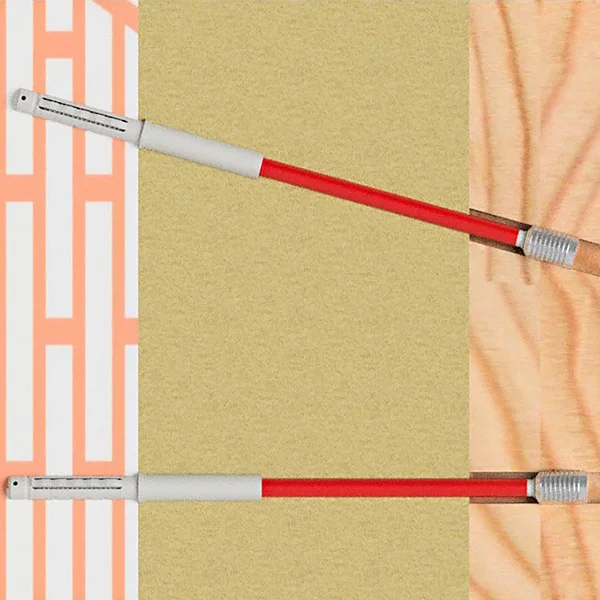

Przekrój mocowania: kołek osadzony w murze, wkręt przechodzący przez warstwę ocieplenia i wkręcony w drewnianą łatę — jeden prosto, drugi ukośnie — Układ mocowania: kołek w murze, wkręt przez ocieplenie, łata odsunięta od ściany

Elementy

Z czego składa się system BeziFix Therm

Pięć elementów — dwa z nich zostają w ścianie, trzy to osprzęt do montażu. Kliknij element, żeby przejść do jego pozycji w zestawieniu.

Wkręt z czerwonym trzonem, szarą tuleją dystansową i gwintowanym łbem z gniazdem — Wkręt BeziFix Therm BTŚrednica 7,2 mm, jedenaście długości od 220 do 420 mm. Przenosi obciążenie okładziny.

Szary kołek rozporowy z tworzywa, z karbowaną częścią rozprężną i gładką szyjką — Kołek BeziFix Therm TR10 × 100 mm, osadzany na 60 mm. Osobny do muru, osobny do betonu.

Wiertło do drewna z długim trzonem i spiralnym ostrzem — Wiertło BeziFixØ 13 mm — wykonuje w łacie oba otwory prowadzące na głębokość 70 mm.

Tuleja prowadząca z tworzywa nakładana na wiertło — Prowadnica wiertłaTrzyma wiertło pod właściwym kątem przy wierceniu otworu w ścianie.

Dwustronna końcówka wkrętakowa z gniazdem TX z jednej i tuleją z drugiej strony — Narzędzie osadzające TX30Dwie strony: cieńsza wkręca wkręt, grubsza reguluje odsunięcie łaty od ocieplenia.

Dobór

Wkręty, kołki i osprzęt BeziFix Therm

Kliknij pozycję, żeby dodać ją do zapytania. Wkręt dobiera się do grubości ocieplenia — zasadę doboru opisujemy niżej, razem z tabelą producenta.

Pozycja	Do czego służy	Wariant — kliknij, aby dodać do zapytania
Wkręt BeziFix Therm BT opakowanie 50 szt.	Średnica 7,2 mm. Długość dobiera się do grubości ocieplenia.	220 mm240 mm260 mm280 mm300 mm320 mm340 mm360 mm380 mm400 mm420 mm
Wkręt BeziFix Therm BT pojedyncza sztuka	Dwie długości mamy w sklepie także na pojedyncze sztuki.	220 mm260 mm
Kołek BeziFix Therm TR 10 × 100 mm	Osadzany na 60 mm. Do wkrętów o długości 220–360 mm.	do murudo betonu
Wiertło BeziFix Ø 13 × 200 mm	Wykonuje w łacie oba otwory prowadzące na głębokość 70 mm.	wiertło
Prowadnica wiertła do otworu w ścianie	Ustawia wiertło pod właściwym kątem przy wierceniu w murze.	prowadnica
Narzędzie osadzające TX30 dwustronne	Cieńsza strona wkręca, grubsza reguluje odsunięcie łaty od ocieplenia.	narzędzie

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Kołek dobiera się do rodzaju ściany i do długości wkrętu — przy wkrętach 380–420 mm potwierdzimy go przy wycenie. Dostępność i termin potwierdzamy przy wycenie.

wariant — kliknij, aby dodać do zapytania dodany do zapytania

Wycena

Dobierzemy długość wkrętu i policzymy ilość

Do wyceny potrzebujemy dwóch rzeczy: grubości ocieplenia i rodzaju ściany. Z tego wynika długość wkrętu i typ kołka.

podaj grubość i rodzaj ocieplenia (styropian, wełna, wdmuchiwana),
napisz, z czego jest ściana — cegła, pustak, beton czy drewno,
podaj przekrój łaty i planowany rozstaw, jeśli ruszt jest już zaprojektowany,
dopisz wymiar elewacji w m² albo w metrach ściany.

Nie wiesz, jaka jest ściana pod ociepleniem? Napisz, co wiesz — dobierzemy kołek ostrożnie albo poprosimy o zdjęcie. Klikane w tabeli pozycje dopiszą się do wiadomości same.

E-mail: info@dombal.com.pl
Telefon: +48 22 672 00 10
Magazyn: ul. Wał Miedzeszyński 584, 03-994 Warszawa

Dobór

Jak dobrać długość wkrętu do ocieplenia

Długość wynika wprost z tego, co wkręt musi pokonać po drodze. Producent podaje ją w tabeli, a nasi handlowcy liczą ją tak samo od lat:

zakotwienie w ścianie + grubość ocieplenia + grubość łaty = długość wkrętu

Przy ścianie murowanej zakotwienie to 80 mm kołka z wkrętem, a typowa łata ma 40 mm. Przy ociepleniu 220 mm daje to 340 mm — i tyle mierzy wkręt, który wtedy dobieramy.

Tabela producenta wiąże każdą długość z największą grubością ocieplenia i z rozstawem wkrętów wzdłuż łaty:

Długość wkrętu	Ocieplenie maks.	Rozstaw wkrętów na łacie
7,2 × 220 mm	100 mm	160 cm
7,2 × 240 mm	120 mm	147 cm
7,2 × 260 mm	140 mm	129 cm
7,2 × 280 mm	160 mm	115 cm
7,2 × 300 mm	180 mm	104 cm
7,2 × 320 mm	200 mm	95 cm
7,2 × 340 mm	220 mm	87 cm
7,2 × 360 mm	240 mm	81 cm
7,2 × 380 mm	260 mm	75 cm
7,2 × 400 mm	280 mm	70 cm
7,2 × 420 mm	300 mm	66 cm

◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶

Wartości z karty technicznej producenta. Rozstaw policzono przy założeniach podanych w sekcji o obciążeniu.

Im grubsze ocieplenie, tym gęściej wypada rozstawić wkręty. Rozstaw samych łat na ścianie to osobna sprawa i opisuje ją strona mocowania podkonstrukcji.

Zapytaj o wycenę

Obciążenie

Ile waży elewacja, którą system utrzyma

Wkręt przenosi całe obciążenie okładziny — pod deską nie ma konsoli ani kątownika, które przejęłyby ciężar. Producent podaje w karcie technicznej przykład obliczeniowy dla 25 kg/m² ciężaru elewacji.

Ta liczba obowiązuje przy trzech założeniach producenta i tylko przy nich: ssanie wiatru 0,8 kN/m², kontrłata 50 × 80 mm w klasie C24 i rozstaw poziomy 600 mm. Rozstawy z tabeli wyżej policzono dokładnie dla tego układu.

Inna strefa wiatrowa, inny przekrój kontrłaty albo inny rozstaw zmieniają wynik — wtedy liczbę wkrętów wylicza się od nowa. Dlatego przy większych realizacjach prosimy o dane ściany, a nie tylko o metraż: dobór mocowania wynika z projektu, z uwzględnieniem rozpiętości, obciążeń i sposobu podparcia.

Sama okładzina to nie tylko deska — na ciężar składa się też ruszt. Przy cięższych elewacjach albo grubej wełnie pewniejszym rozwiązaniem bywają konsole elewacyjne, które przenoszą obciążenie na własnym wysięgu.

Zapytaj o wycenę

Montaż

Jak przebiega montaż

Kolejność podaje instrukcja producenta. Sedno jest w tym, że łatę mocuje się dwoma wkrętami pod różnymi kątami — jeden pod kątem prostym, drugi ukośnie.

Otwory prowadzące w łacie wierci się wiertłem BeziFix Ø 13 mm na głębokość 70 mm — jeden pod kątem 90°, drugi pod 15°.
Łatę przykłada się do ocieplonej ściany, a przez otwór prowadzący — z prowadnicą wiertła — wierci się otwór w murze Ø 10 mm.
W otwór wchodzi kołek, a przez niego wkręt BeziFix Therm.
Odsunięcie łaty od ocieplenia reguluje się grubszą stroną narzędzia — na tym etapie ustawia się lico całego rusztu.
Te same czynności powtarza się dla otworu pod 15°.

Kolejność i głębokości podajemy za instrukcją producenta — pełny dokument wraz z kartą techniczną wysyłamy razem z wyceną, a przy zamówieniu przed dostawą materiału.

Kadr z animacji montażu: bryła budynku z warstwą ocieplenia i wymiarem maksymalnej grubości izolacji

Zobacz animację montażu BeziFix Therm (YouTube)

Zapytaj o wycenę

Zakres stosowania

Na jakiej ścianie i przy jakim ociepleniu

O tym, czy system w ogóle wchodzi w grę, decydują dwie rzeczy: z czego jest ściana i jak grube jest ocieplenie.

Ocieplenie do 300 mm — miękkie, twarde, wdmuchiwane oraz materiały pełnopowierzchniowe. Powyżej tej grubości system się kończy.
Podłoże: drewno, mur i beton. Do muru i do betonu dobiera się inny kołek, a w murze producent dopuszcza wyłącznie wiercenie obrotowe, bez udaru.
Kierunek montażu dowolny — okładzina pionowa i pozioma.

Producent podaje, że system oszczędza podkładanie pod wyrównanie poziomu oraz kontrłacenie — poziom rusztu ustawia się regulacją odsunięcia przy wkręcaniu.

Sam wkręt to nie cały układ. Deskę mocuje się osobno — wkrętami elewacyjnymi albo systemem ukrytego montażu; przekroje łat i kontrłat zestawia strona łat i kontrłat.

Zapytaj o wycenę

Alternatywa

iSYS — wkręt do tego samego zadania

Obok BeziFiksu mamy iSYS marki Eurotec — wkręt dystansowy o tej samej średnicy 7,2 mm, stosowany do tego samego zadania: mocowania łaty przez warstwę ocieplenia.

Zakres długości 198–418 mm, czyli zbliżony do BeziFiksu, ale z inną siatką wymiarów.
Kołek dobiera się osobno — do iSYS służy kołek systemowy 10 × 130 mm.
W zapytaniach handlowych traktujemy oba systemy zamiennie i zwykle proponujemy tańszy wariant, jeśli tylko pasuje do ściany i grubości izolacji.

Który wybrać — rozstrzygamy przy wycenie, bo decyduje dostępność właściwej długości i rodzaj podłoża. Napisz, jaką masz ścianę i ocieplenie, a podamy oba warianty do porównania.

Pełne zestawienie obu systemów, razem z przekrojami łat i kontrłat, stoi na stronie mocowania podkonstrukcji elewacyjnej.

Zapytaj o wycenę

Pytania

BeziFix Therm — pytania klientów

Pytania, które realnie dostajemy w zapytaniach o ten system.

Jak dobrać długość wkrętu?

Do grubości ocieplenia trzeba doliczyć zakotwienie w ścianie i grubość łaty. Przy murze zakotwienie to 80 mm, typowa łata ma 40 mm — więc przy ociepleniu 220 mm wychodzi wkręt 340 mm. Pełne zestawienie długości i odpowiadających im grubości izolacji stoi w tabeli doboru.

Jak grube ocieplenie system obsłuży?

Do 300 mm — i dotyczy to izolacji miękkiej, twardej, wdmuchiwanej oraz materiałów pełnopowierzchniowych. Najdłuższy wkręt w systemie ma 420 mm i jest przewidziany właśnie dla tej grubości.

Czy system nadaje się do ściany z pustaka?

Tak, ale decyduje kołek: inny dobiera się do muru, inny do betonu. W murze — cegle pełnej, dziurawce, silikacie czy betonie komórkowym — wierci się wyłącznie obrotowo, bez udaru. Napisz w zapytaniu, z czego jest ściana, a dobierzemy właściwy wariant.

Ile wkrętów potrzeba na metr kwadratowy?

Nie podajemy jednej liczby, bo zależy od rozstawu łat, grubości ocieplenia, przekroju kontrłaty i strefy wiatrowej. Producent podaje rozstaw wkrętów wzdłuż łaty dla każdej długości — to tabela wyżej. Zapotrzebowanie dla konkretnej ściany przeliczymy przy wycenie.

Jaki ciężar elewacji system utrzyma?

Karta techniczna producenta podaje przykład obliczeniowy dla 25 kg/m² ciężaru elewacji — przy ssaniu wiatru 0,8 kN/m², kontrłacie 50 × 80 mm C24 i rozstawie poziomym 600 mm. Przy innych założeniach wynik trzeba przeliczyć; dobór nośności należy do projektu.

Czy kołek jest w komplecie z wkrętem?

Kołek jest osobną pozycją i dobiera się go do rodzaju ściany. Producent przewiduje kołki 10 × 100 mm, osadzane na 60 mm, w wariancie do muru i do betonu — dla wkrętów o długości od 220 do 360 mm. Przy dłuższych wkrętach dobór kołka potwierdzamy przy wycenie.

Czy trzeba mieć specjalne narzędzia?

Tak, dwa elementy są potrzebne przy każdym montażu: wiertło BeziFix Ø 13 mm z prowadnicą oraz dwustronne narzędzie osadzające. Grubsza strona narzędzia służy do regulacji odsunięcia łaty od ocieplenia, więc bez niego nie da się wyprowadzić lica rusztu.

Czym ten system różni się od konsoli elewacyjnej?

Konsola to kątownik przykręcany do ściany, na którym opiera się łata — daje większy wysięg i przenosi cięższe okładziny. BeziFix trzyma łatę samym wkrętem, bez elementu nośnego pod spodem — ciężar elewacji, dla którego producent podaje przykład obliczeniowy, opisujemy w sekcji o obciążeniu. Przy grubej wełnie i ciężkiej okładzinie proponujemy konsole.

Czy zamiast BeziFiksu można użyć iSYS?

Tak — iSYS marki Eurotec to wkręt dystansowy o tej samej średnicy 7,2 mm, stosowany do tego samego zadania, w długościach 198–418 mm. Do iSYS dobiera się osobny kołek systemowy. Przy wycenie podajemy oba warianty; wybór zależy od dostępnej długości i rodzaju ściany.

Czy dostanę dokumentację techniczną?

Tak. Kartę techniczną i instrukcję montażu producenta wysyłamy razem z wyceną, a przy zamówieniu — przed dostawą materiału.

Kto to sprzedaje

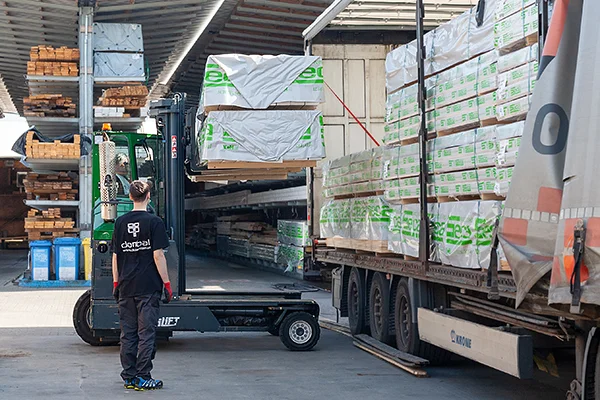

Hurtownia z magazynem w Warszawie

Jesteśmy hurtownią drewna. Elewację kompletujemy w całości: deska, łaty, mocowanie podkonstrukcji, wkręty i chemia jadą z jednego miejsca, w jednym terminie i na jednej fakturze.

Deski docinamy w naszym magazynie przy Wale Miedzeszyńskim. Materiał wydajemy z odbiorem osobistym albo dowozimy — warunki transportu zależą od regionu.

Obsługujemy firmy wykonawcze i inwestorów indywidualnych. Przy większych elewacjach przygotowujemy zestawienie materiału na podstawie rzutów.
