Ruszt pod elewację drewnianą

Gdy ruszt stoi na konsolach

Głębokość całego układu to:

grubość ocieplenia + szczelina wentylacyjna + grubość łaty

Wysięg konsoli dobiera się właśnie tak, żeby te trzy warstwy się w nim zmieściły. Jeśli deska idzie pionowo i dochodzi kontrłata, do wyniku trzeba doliczyć jeszcze jej grubość, a na końcu grubość samej deski elewacyjnej.

Szczeliny nie podajemy tu w milimetrach: jej wymiar wynika z projektu i z przyjętej grubości łat — wyliczymy go przy wycenie razem z wysięgiem konsoli.

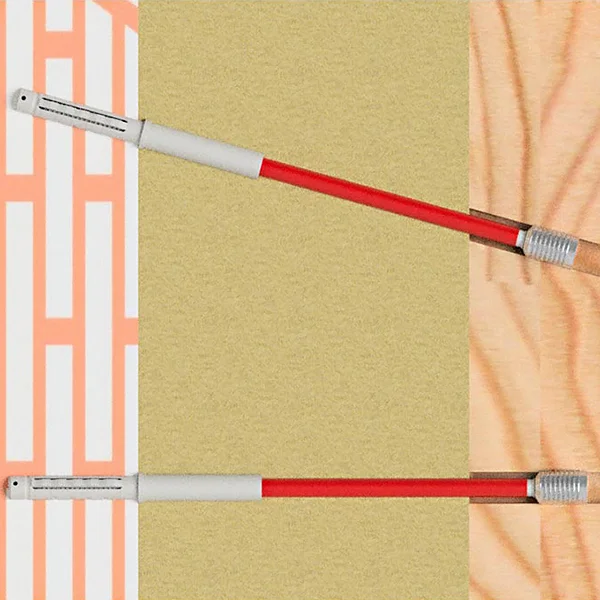

Gdy ruszt wisi na łącznikach przez ocieplenie

Tu wzór jest jeszcze prostszy, bo łącznik przechodzi przez wszystkie warstwy:

80 mm zakotwienia w murze + grubość ocieplenia + grubość łaty

Przykładowo: przy ociepleniu 220 mm i łacie 40 mm wychodzi 340 mm, więc dobieramy najbliższą dostępną długość — 338 mm. Tak samo liczymy każdą inną grubość ściany.

Łącznik nie odsuwa łaty od ściany na własnym ramieniu, tylko przechodzi przez ocieplenie, dlatego przy tej technologii szczelinę wentylacyjną tworzy dopiero kontrłata albo grubsza łata.

Od czego zależy rozstaw

• grubość i szerokość deski — im cieńsza deska, tym gęstszy musi być ruszt: przy desce grubości 20 mm rozstaw osiowy łat schodzi do maksymalnie 40–50 cm,
• ciężar okładziny — lekka deska iglasta to inne obciążenie niż płyta elewacyjna czy blacha,
• wysokość budynku i lokalne warunki wiatrowe,
• rodzaj mocowania deski — widoczny wkręt czy system ukrytego montażu.

Rozstaw elementów rusztu i liczba punktów mocowania powinny wynikać z projektu elewacji, z uwzględnieniem ciężaru okładziny, wysokości budynku i warunków obciążeniowych. Przy większych wysokościach albo cięższych gatunkach drewna wskazana jest weryfikacja obliczeń przez konstruktora.

Dwie reguły brzegowe

Początek i koniec deski leżą na łacie. Deska nie powinna wystawać poza skrajną łatę więcej niż kilka centymetrów — inaczej koniec deski pracuje bez podparcia.

Deski nie przykręcamy tylko do dwóch skrajnych łat. Musi być podparta na każdej łacie, przez którą przechodzi.

Przekroje

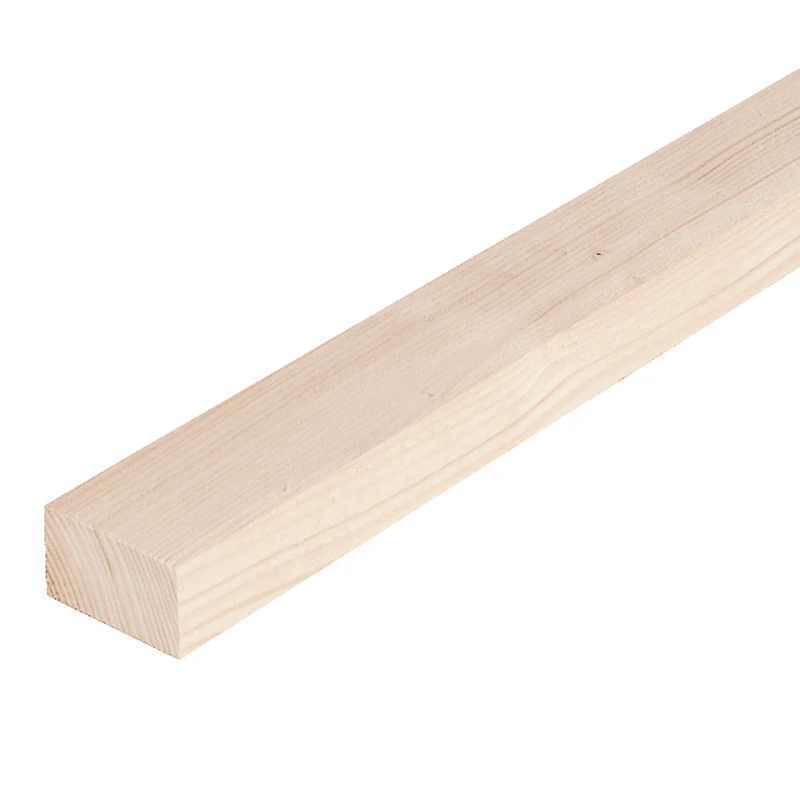

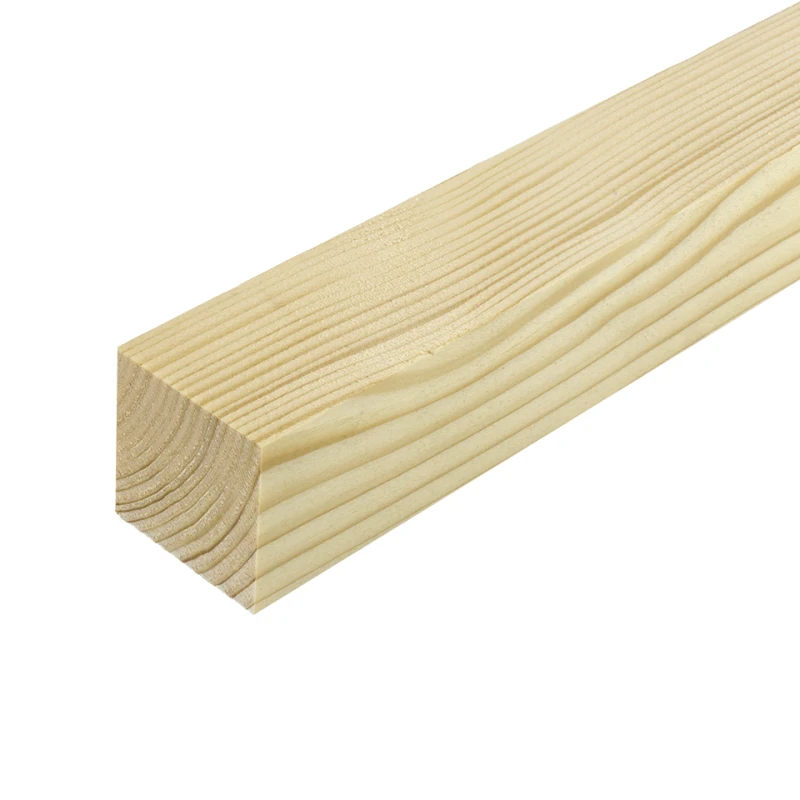

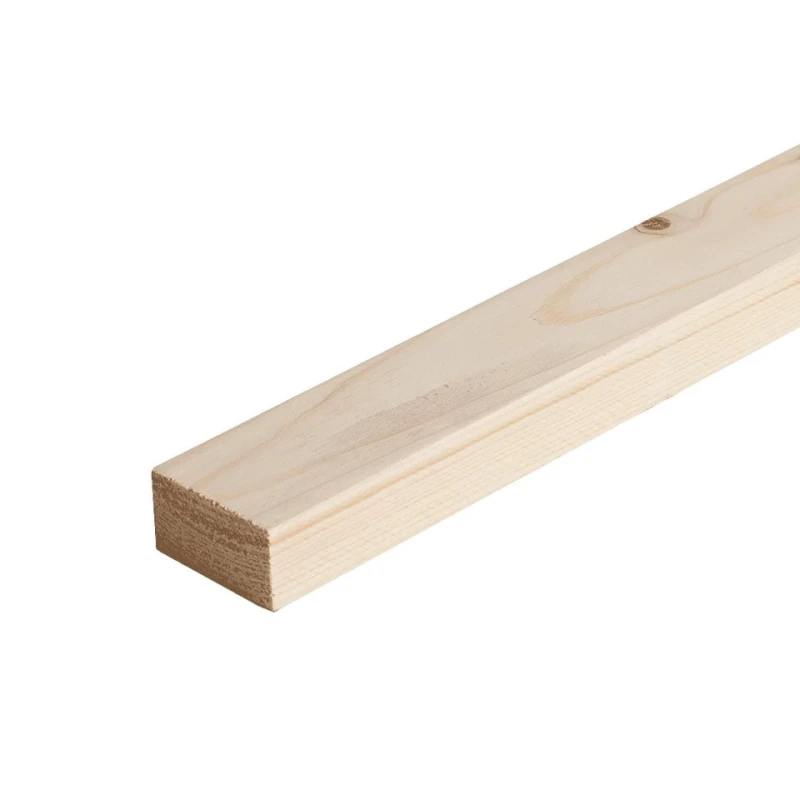

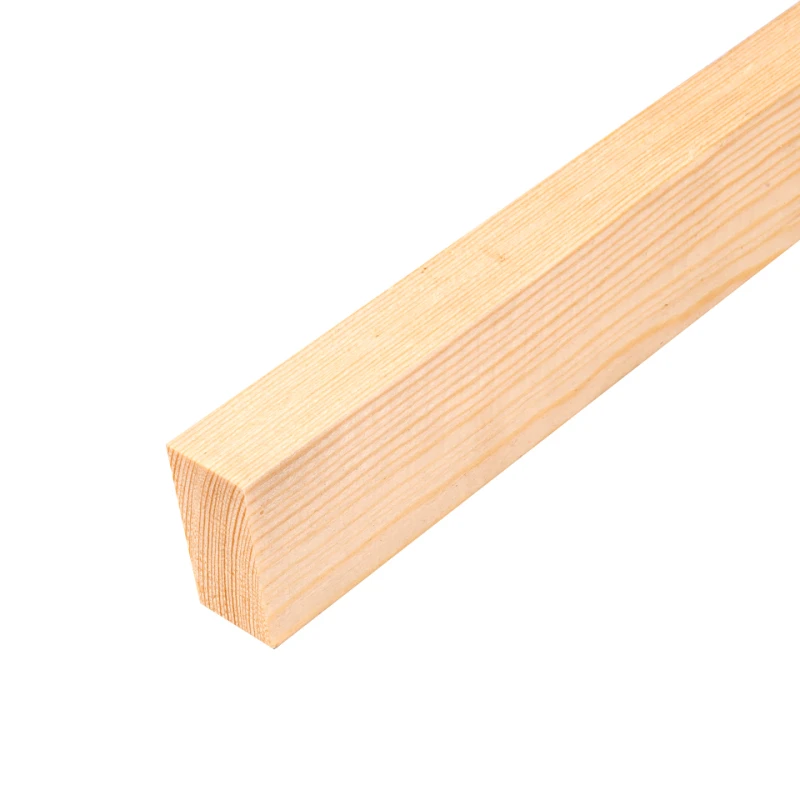

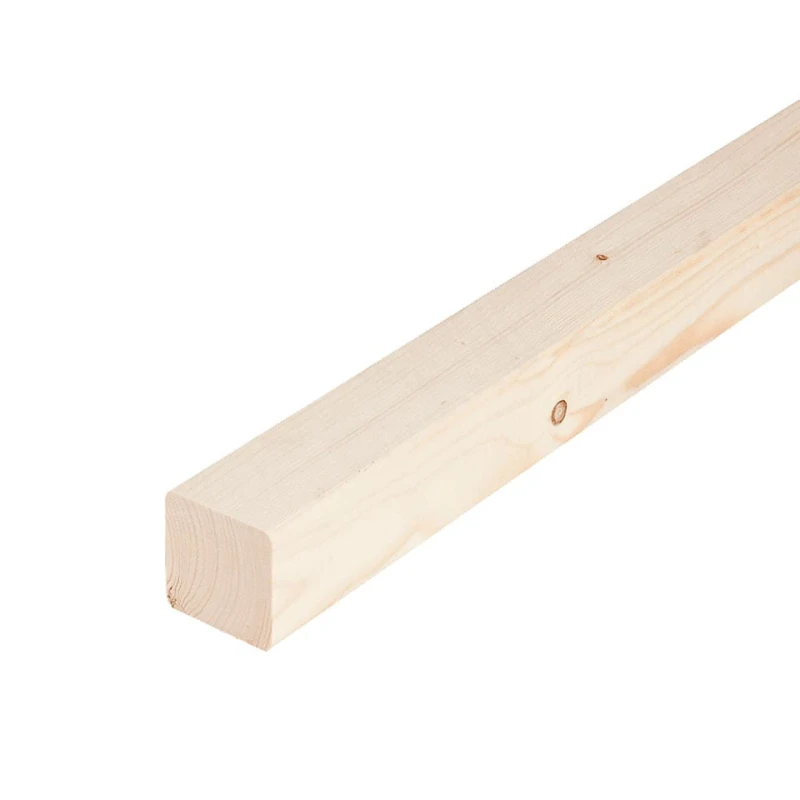

Standardem jest łata 40×60 mm albo 30×50 mm i kontrłata 25×45 mm. Przekrój rusztu nie jest sztywno określony, ale nie powinien być mniejszy niż 25×45 mm albo 30×50 mm. Wymiary, długości handlowe i gatunki zestawia strona łaty i kontrłaty.

Nie podajemy zużycia łat na metr kwadratowy ani liczby elementów na m² — to wynik konkretnego układu, który liczymy przy wycenie.

Co dystans robi w układzie

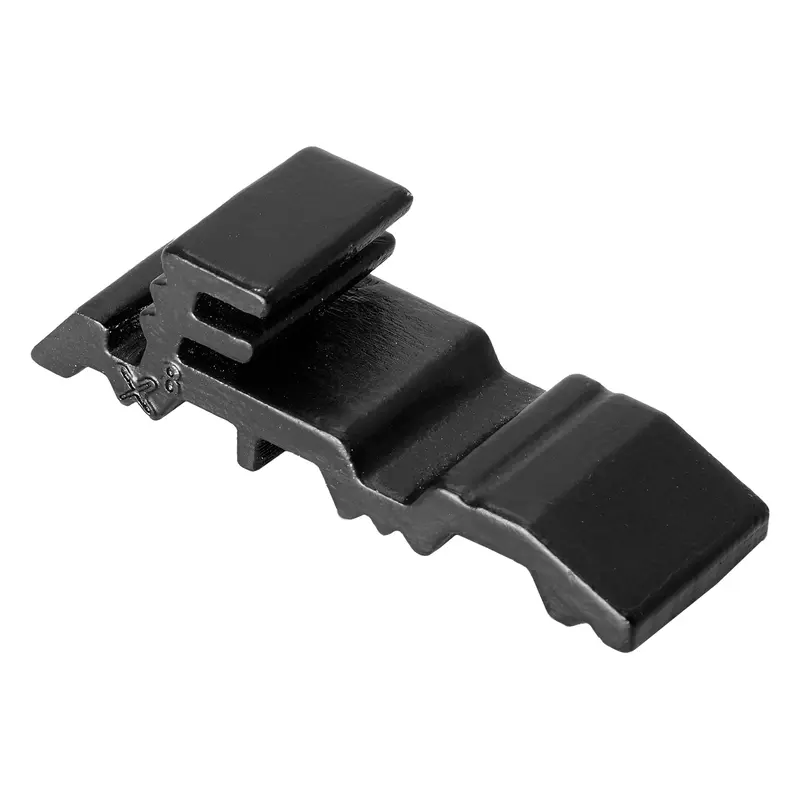

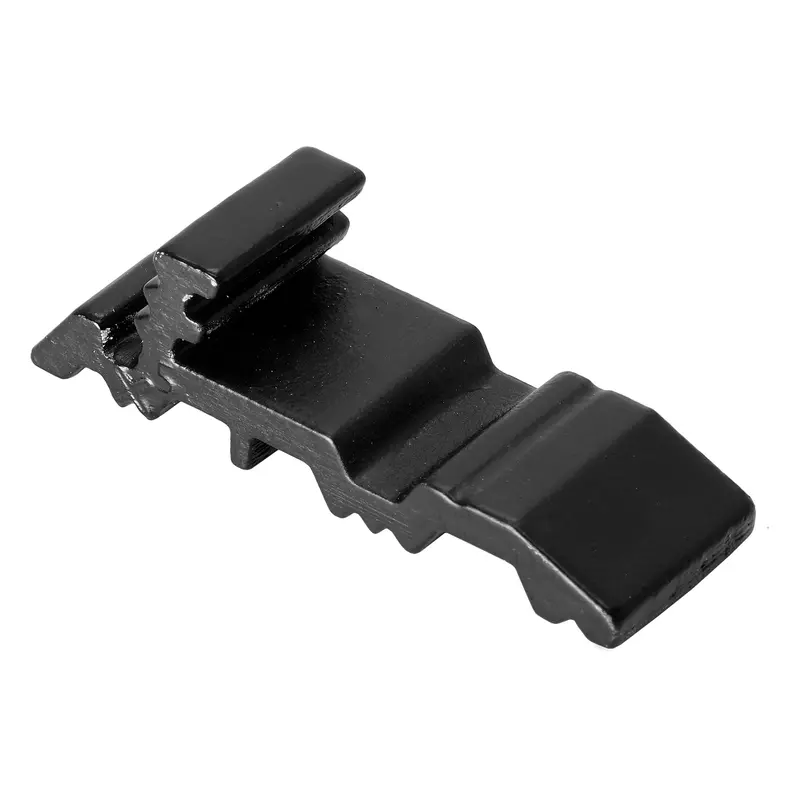

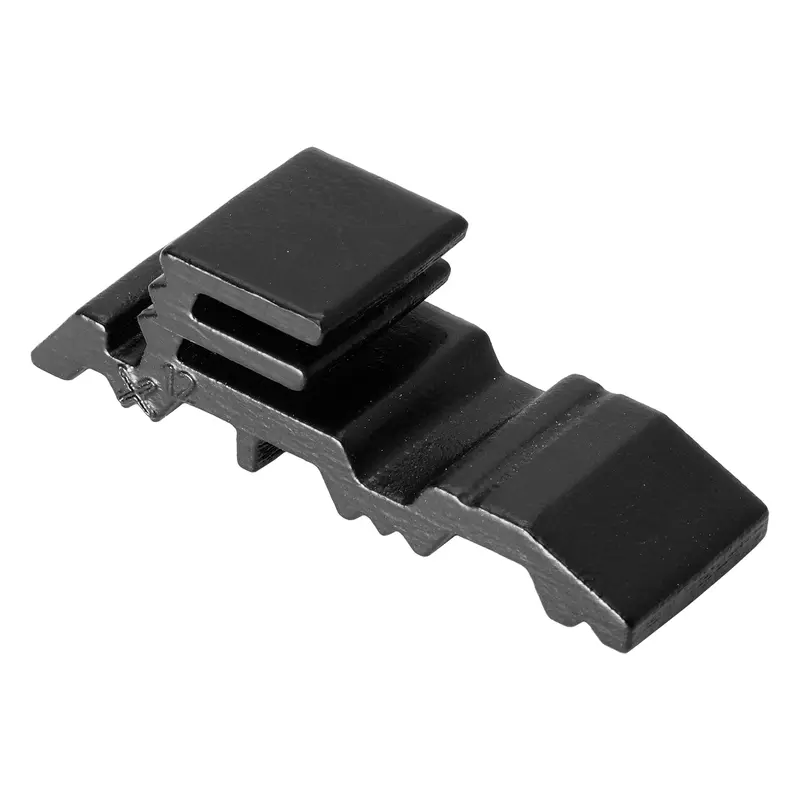

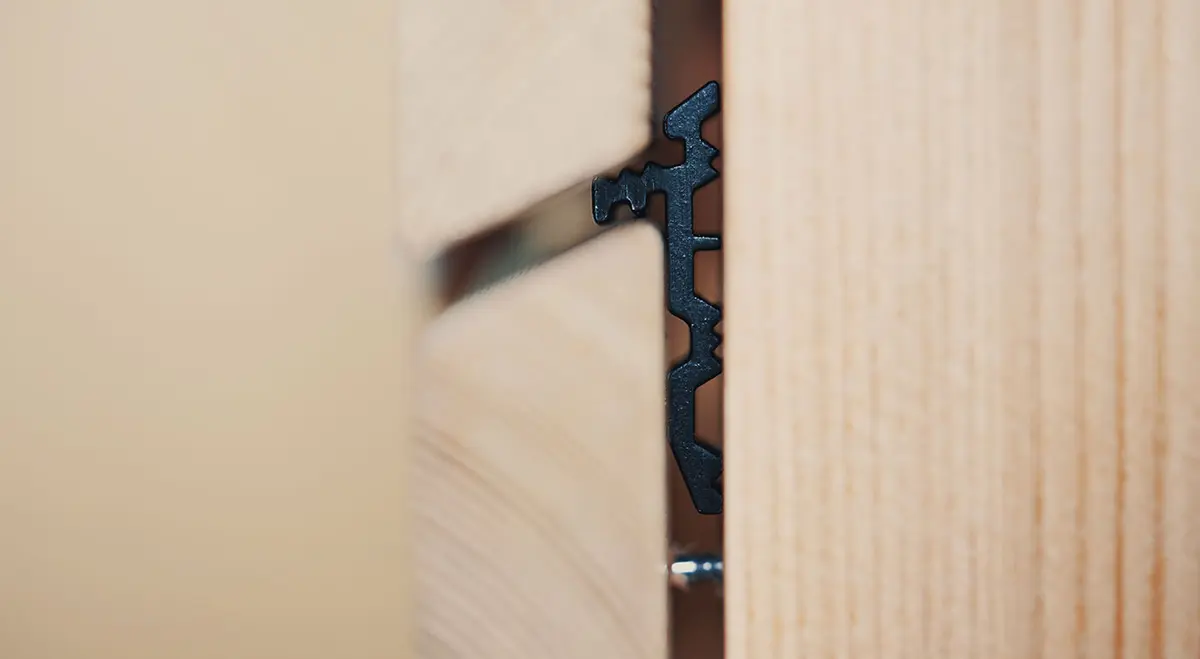

Dystans ma rowki, w które wchodzi krawędź deski — dzięki temu każda kolejna deska siada w tym samym miejscu bez mierzenia. Fazowane krawędzie ułatwiają wsunięcie, a wgłębienie w kształtce pozwala przykręcić pierwszy rząd bezpośrednio do podkonstrukcji.

Kształtka ma 45×15×6 mm i jest wykonana z czarnego polipropylenu. Te 6 mm wysokości to jednocześnie odstęp deski od łaty: pod deską zostaje przestrzeń, którą przepływa powietrze i z której odprowadzana jest woda. Producent przewiduje dystans do desek rombowych o nachyleniu od 15 do 30 stopni, z drewna i materiałów drewnopochodnych.

Szczelina zależy od kąta deski

Numer w nazwie nie jest szerokością szczeliny — im mocniej deska jest ścięta, tym szczelina wychodzi szersza. Wartości dla wszystkich trzech wariantów podaje tabela niżej.

Wszystkie trzy są w zestawieniu powyżej, pakowane po 200 sztuk. Do przykręcenia deski przez dystans producent zaleca wkręt fasadowy 4,5×60 mm przy desce do 24 mm i 4,5×70 mm przy desce do 34 mm — same wkręty opisuje strona wkręty do elewacji.

Dobór do podłoża

• beton, cegła pełna, silikat — kołek rozporowy albo kotwa metalowa,
• cegła dziurawka, pustak ceramiczny — kołek z długim rozcięciem albo kotwa chemiczna; kołek rozporowy potrafi rozeprzeć i pokruszyć ścianki pustek,
• gazobeton, beton komórkowy — kołek spiralny albo kotwa chemiczna,
• ściana szkieletowa — technicznie wykonalne, ale wymaga każdorazowego sprawdzenia przez konstruktora.

Czego tu nie kupisz

Kołków i kotew do muru nie mamy w ofercie — jesteśmy hurtownią drewna, a do każdego rodzaju podłoża pasuje co innego. Kołek dobiera wykonawca do ściany, którą ma na budowie. Napisz, z czego jest mur, a podpowiemy typ i długość, choć samych kołków nie sprzedajemy.

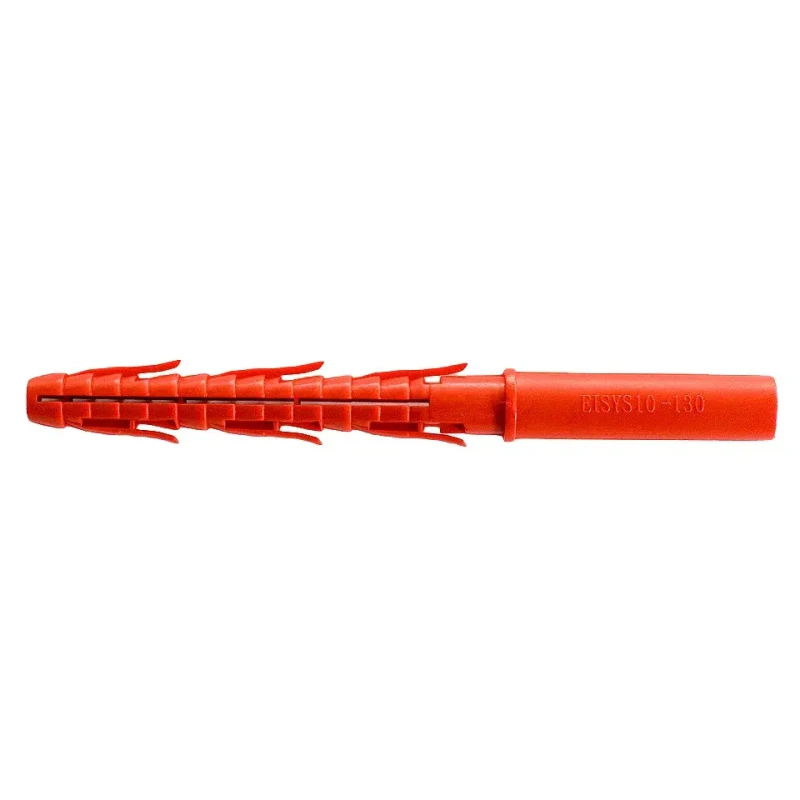

Wyjątek to kołek systemowy 10×130 mm do łączników przechodzących przez ocieplenie — ten jest u nas, w zestawieniu powyżej, i kupuje się go razem z wkrętem.

Długość kołka dobiera się do przekroju łaty i grubości ocieplenia, bo w ścianę musi wejść na pełną głębokość zakotwienia.

Łaty wydajemy surowe

Łaty i kontrłaty z naszego magazynu są surowe — nieimpregnowane. Impregnat do zabezpieczenia łat i deski sprzedajemy jako osobną pozycję; opisuje go strona chemia do elewacji.

Warto zwrócić uwagę, żeby łata była suszona.

Gatunki, przekroje i długości handlowe zestawia strona łaty i kontrłaty; tam też opisujemy zabezpieczenie ogniochronne materiału.

Wymóg ogniowy dotyczy całego układu

W przetargach i w projektach wymóg nierozprzestrzeniania ognia obejmuje nie samą deskę, ale cały układ elewacyjny: podkonstrukcję, rodzaj izolacji termicznej, szczelinę wentylacyjną i sposób montażu. Dlatego zapisy w dokumentacji dotyczą także łat i kontrłat, nie tylko okładziny.

Nie podajemy tu klas ani wartości liczbowych — o zakresie zabezpieczenia decyduje dokumentacja właściwa dla zastosowanego systemu. Napisz, czego wymaga Twój projekt, a odpowiemy, co możemy zabezpieczyć i w jakim zakresie.

Ocieplenie i membrany

Nie sprzedajemy wełny, styropianu, wiatroizolacji, membran ani paroizolacji. Warto przy tym rozdzielić dwie funkcje, bo klienci nazywają je tym samym słowem:

• czarna membrana pod elewacją ażurową — rola estetyczna: przy deskach układanych z przerwą tło nie prześwituje jasną ścianą,
• wiatroizolacja na ociepleniu — rola techniczna, wynikająca z układu warstw ściany.

Obu materiałów u nas nie kupisz, choć w opisach technologii oba się pojawiają.

Siatki przeciw owadom i gryzoniom

Nie mamy ich w ofercie, mimo że wlot i wylot powietrza trzeba nimi zabezpieczyć.

Kołki i kotwy do muru

Nie mamy — poza kołkiem systemowym do łączników przechodzących przez ocieplenie. Dobór opisujemy wyżej, w sekcji o mocowaniu do ściany.

Podkonstrukcja aluminiowa, narożniki i listwy

Nie mamy pionowych profili nośnych, szyn, kątowników pod płyty HPL ani narożników i listew wykończeniowych. Część wykonawców zacina deski pod kątem 45 stopni, część używa narożników aluminiowych malowanych proszkowo na kolor stolarki.

Projekty, obliczenia i rysunki

Nie wykonujemy projektów elewacji, projektów rozstawu rusztu, obliczeń wiatrowych, rysunków DWG ani wizualizacji. Nie ma też jednej uniwersalnej instrukcji montażu — to obszar projektu wykonawczego. Doradzamy dobór materiału, a nie zastępujemy projektanta.
