Montaż elewacji drewnianej
Ukryty montaż elewacji drewnianej
Klipsy i klamry, które mocują deskę od tyłu — na gotowej elewacji nie widać ani jednego wkrętu. Kupują u nas firmy wykonawcze i inwestorzy.
Mamy dwa systemy: TIGA do desek z bocznym wycięciem pod klips oraz FassadenClip, który nie wymaga żadnych nacięć i pasuje do zwykłej deski rombowej. Dostępność wariantów i termin potwierdzamy przy wycenie.
Kompletujemy całe mocowanie elewacji: klipsy, wkręty elewacyjne, ruszt z łat i kontrłat oraz konsole pod elewację wentylowaną. Same deski zestawia strona deski elewacyjne.
Napisz, jaką deskę masz albo planujesz kupić — podamy pasujący system i policzymy ilość klipsów do Twojej ściany.
Systemy
Dwa systemy ukrytego montażu deski elewacyjnej
O wyborze decyduje kształt deski, a nie marka. Kliknij system, żeby zobaczyć jego stronę — warianty do zapytania zebraliśmy w tabeli poniżej.
Zestawienie
Klipsy i klamry do deski elewacyjnej — warianty
Kliknij wariant, żeby dodać go do zapytania. Zdjęcie przy nazwie systemu powiększa się po kliknięciu.
Zasadę doboru opisujemy niżej, w sekcji o różnicach między systemami.
| Wariant | Kliknij, aby dodać do zapytania |
|---|---|
 TIGA — do czego: deska z bocznym wycięciem pod klamrę | |
| Łącznik elewacyjny, stal powlekana | 100 szt.800 szt. |
| Łącznik elewacyjny, stal nierdzewna A2 | 80 szt.240 szt.400 szt. |
| Łącznik startowy — pierwszy rząd | 20 szt.40 szt.50 szt.200 szt. |
 FassadenClip — do czego: deska bez nacięć — romb i profil prostokątny | |
| Profil o wysokości 57–68 mm | 17 mm22 mm26 mm |
| Profil o wysokości 69–80 mm | 17 mm22 mm26 mm |
| Profil o wysokości 81–95 mm | 17 mm22 mm26 mm |
◀ Przesuń tabelę w bok, żeby zobaczyć wszystkie kolumny ▶
Dostępność wariantu i termin potwierdzimy przy wycenie. Liczbę łączników przeliczamy dla konkretnej ściany — zależy od profilu deski, fugi i rozstawu łat.
Wycena
Policzymy klipsy do Twojej elewacji
Liczba klipsów zależy od trzech rzeczy naraz: wysokości profilu deski, szerokości fugi i rozstawu łat. Dlatego nie liczymy jej ryczałtem — przeliczamy ją dla konkretnej ściany.
- podaj wymiar elewacji: w m² albo w metrach ściany,
- napisz, jaką deskę masz albo planujesz kupić — profil i wymiar przekroju,
- podaj rozstaw łat, jeśli ruszt jest już zaprojektowany,
- dopisz kierunek montażu — pionowy czy poziomy.
Jeśli nie wiesz, który system pasuje do Twojej deski — napisz, jaką masz, i podpowiemy. Klikane w tabeli warianty dopiszą się do wiadomości same.
E-mail: info@dombal.com.pl
Telefon: +48 22 672 00 10
Magazyn: ul. Wał Miedzeszyński 584, 03-994 Warszawa
Zasada działania

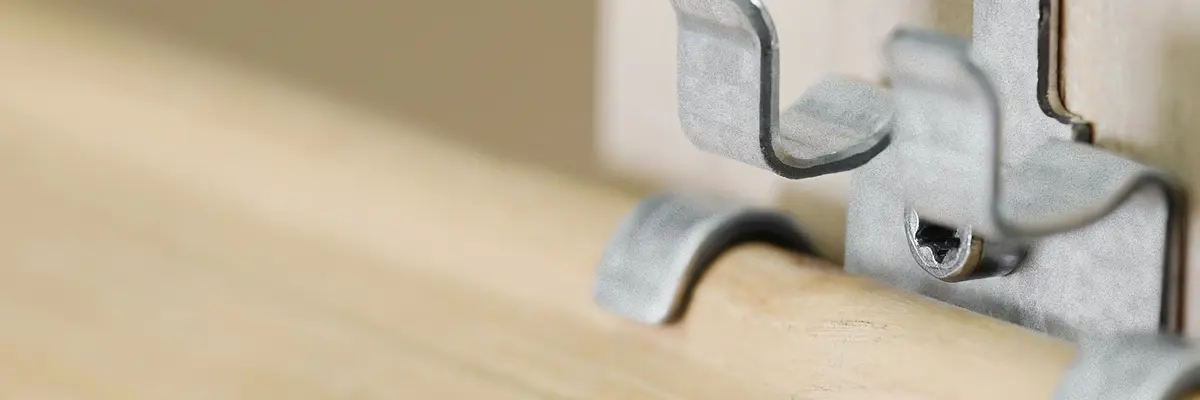

Jak działa ukryty montaż deski elewacyjnej
Zasada jest w obu systemach ta sama i sprowadza się do odwrócenia kolejności: łącznik przykręcamy najpierw do łaty, a deskę zaczepiamy o niego od tyłu. Wkręt przechodzi przez metal i drewno podkonstrukcji, ale nigdy przez widoczne lico deski.
Co daje mocowanie od tyłu
- Lico bez otworów. Woda nie ma gdzie wnikać w miejscu wkrętu, a to właśnie tam elewacja mocowana przez lico psuje się najszybciej.

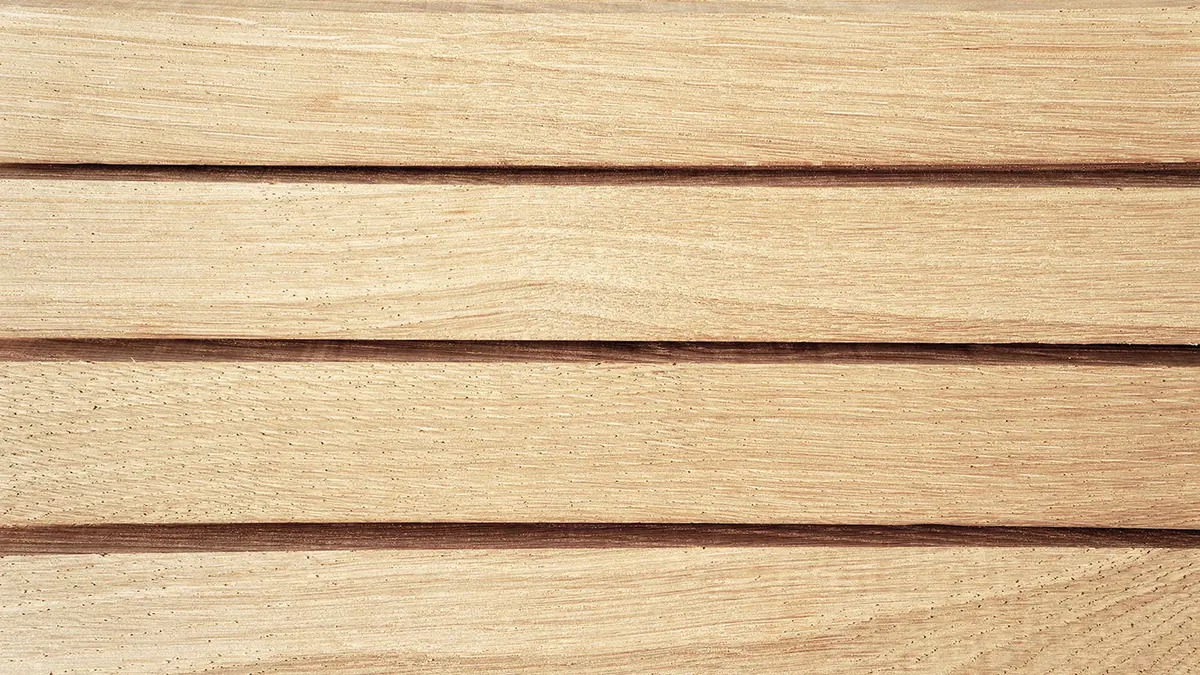

- Równa fuga bez mierzenia. Kształt łącznika sam ustawia odstęp między deskami — nie trzeba używać klinów ani listew dystansowych.
- Stały odstęp od podkonstrukcji. Deska nie leży płasko na łacie, więc powietrze przepływa za elewacją, a drewno może wysychać z obu stron.
- Deska pracuje, mocowanie nie. Drewno pęcznieje latem i kurczy się zimą — łącznik jest tak zbudowany, żeby ten ruch przejąć zamiast go blokować.
Punkt stały i punkt przesuwny
W systemie TIGA łączniki pracują w dwóch rolach. Punkt stały trzyma deskę w zadanym miejscu, a punkt przesuwny pozwala jej się wydłużać i kurczyć w kontrolowany sposób. Dzięki temu ruch drewna rozkłada się przewidywalnie, zamiast kumulować się w jednym miejscu i wyginać deskę.
Producent podaje dla tego systemu rozstaw podpór nie większy niż 625 mm i szerokość fugi 7–10 mm. Przy montażu pionowym zaleca dodatkowo wkręt zabezpieczający deskę przed zsuwaniem się w dół.
Producent zastrzega, że przed montażem warunki lokalne — w tym obciążenie wiatrem — oraz miejscowe przepisy budowlane powinien potwierdzić uprawniony specjalista. Rozwiązanie systemowe dobiera się do konkretnego budynku, nie odwrotnie.
Wybór systemu
TIGA czy FassadenClip — czym się różnią
Różnica jest jedna i przesądza o wszystkim: czy Twoja deska ma boczne wycięcie pod klips. Jeśli ma — pasuje system TIGA. Jeśli nie ma — zostaje FassadenClip, który chwyta deskę za krawędź.

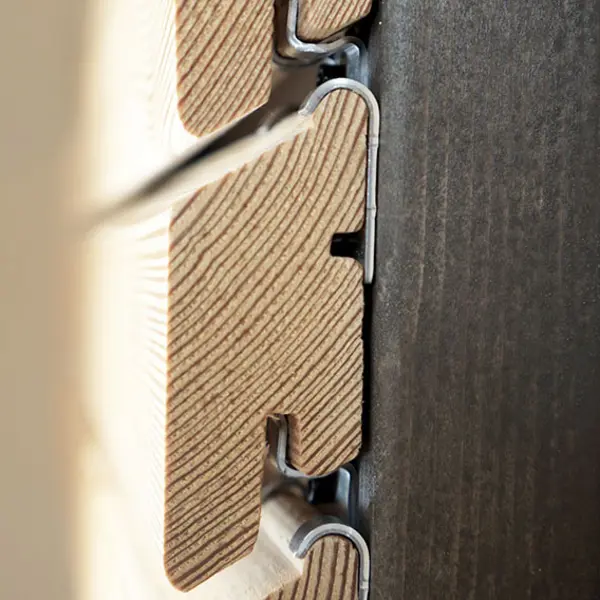

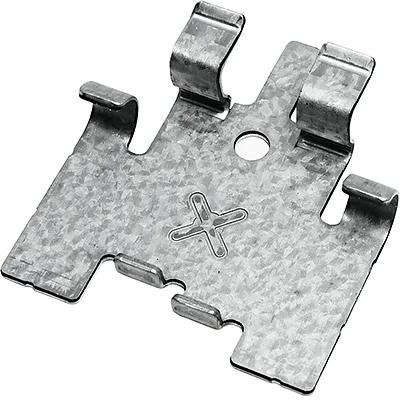

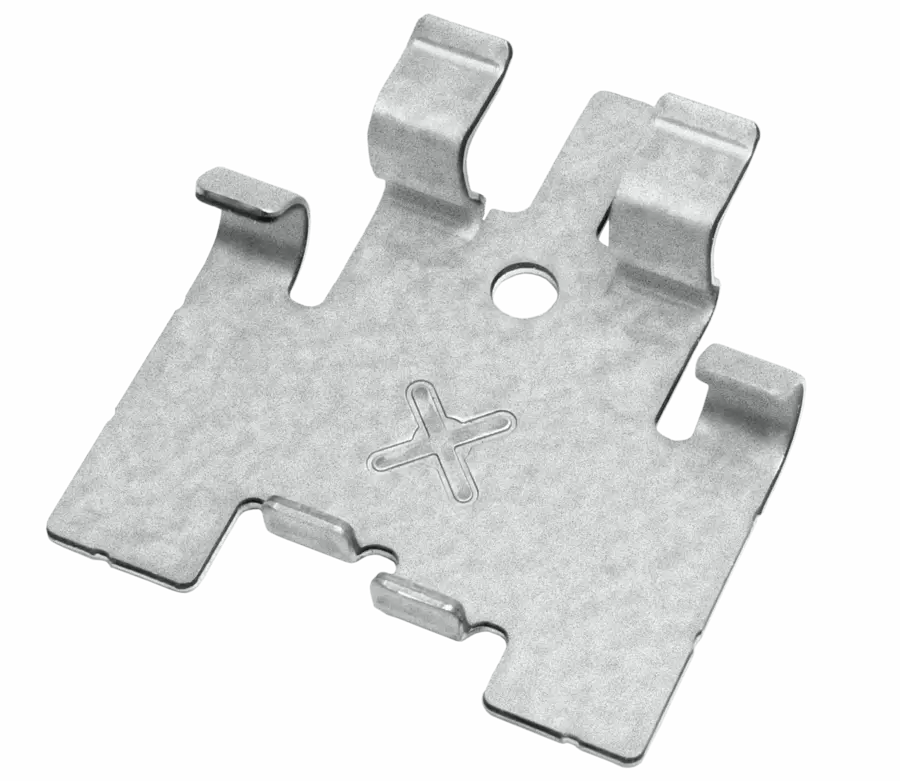

TIGA — do deski z wycięciem
Deska w profilu ROMB TIGA ma frezowane wycięcie na boku. Klamra wchodzi w nie zatrzaskowo, więc deska trzyma się bez wkręcania przez lico, a montaż jest szybki: jeden wkręt na łącznik.
- wymaga deski przygotowanej pod ten system,
- osobny łącznik startowy do pierwszego rzędu,
- wkręt systemowy 4,2×28 mm w komplecie,
- dwa warianty materiału — powlekany i nierdzewny.
FassadenClip — do zwykłej deski
Ten klips nie potrzebuje żadnego frezowania. Obejmuje krawędź deski, więc nadaje się do profili rombowych i prostokątnych — czyli do materiału, który w hurtowni jest po prostu deską elewacyjną.
- do profili o wysokości 57–95 mm,
- deska pozostaje nienaruszona na wszystkich widocznych powierzchniach,
- automatyczny odstęp 5,5 mm od podkonstrukcji,
- dwa punkty przykręcenia na klips — stabilność jak przy mocowaniu przez lico, przy zachowanym ukryciu łączników,
- wkręty i narzędzie w komplecie.
Szerokość fugi przy FassadenClipie wybierasz sam; producent zaleca 10 mm. Przy TIGA fuga wynika z kształtu łącznika i mieści się w zakresie 7–10 mm.
Więcej o obu rozwiązaniach: klip elewacyjny TIGA i FassadenClip. Jeśli elewacja idzie na ocieplenie, mocowanie przechodzi przez warstwę izolacji — do tego służy system BeziFix Therm.
Podkonstrukcja
Czego jeszcze potrzebujesz poza klipsami
Sam klips nie tworzy elewacji. Pod deską musi stanąć ruszt, który przyjmie łączniki i zapewni szczelinę wentylacyjną.
- Łaty i kontrłaty — na nich osadzasz łączniki. Rozstaw dobieramy do deski: u nas standardem jest 40–60 cm, najczęściej 50 cm, a system TIGA dopuszcza maksymalnie 625 mm.
- Wkręty do podkonstrukcji — inne niż systemowe wkręty do klipsów.
- Konsole, jeśli elewacja stoi na ociepleniu i ruszt trzeba odsunąć od ściany.
Rozstawy, kierunek łat, ruszt pojedynczy i krzyżowy oraz szczelinę wentylacyjną opisujemy osobno — na stronie mocowanie podkonstrukcji elewacyjnej. Przekroje i długości samych łat znajdziesz w dziale łaty i kontrłaty, a pełną ofertę konsol na stronie konsole elewacyjne.
Dobór deski
Do jakich desek elewacyjnych pasuje montaż ukryty
Najczęstsze pytanie, jakie dostajemy przy tym temacie, brzmi: czy do mojej deski da się zrobić montaż bez widocznych wkrętów. Odpowiedź zależy od kształtu przekroju.
Pasuje
- Deska rombowa — skośnie ścięte krawędzie, montaż na FassadenClip.
- Deska rombowa z wycięciem (profil ROMB TIGA) — montaż na klamrę TIGA.
- Deska prostokątna o wysokości profilu w zakresie 57–95 mm — na FassadenClip.
Gatunek dobierasz osobno — dostępność profilu w danym gatunku potwierdzamy przy wycenie.
Nie pasuje
- Deska na pióro-wpust — zamek zakrywa mocowanie sam, więc klips nie ma czego chwycić.
- Profile spoza zakresu 57–95 mm przy FassadenClipie.
- Drewno twarde, egzotyczne — nie mamy do niego skutecznego systemu montażu niewidocznego i mówimy o tym wprost, zamiast obiecywać rozwiązanie, które zawiedzie.

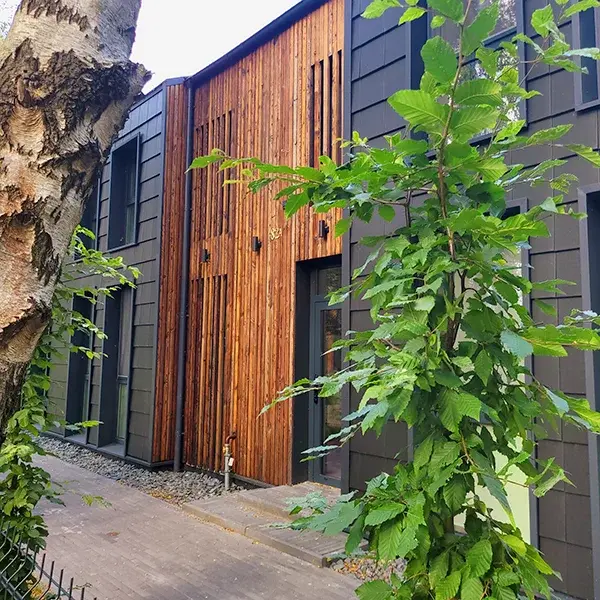

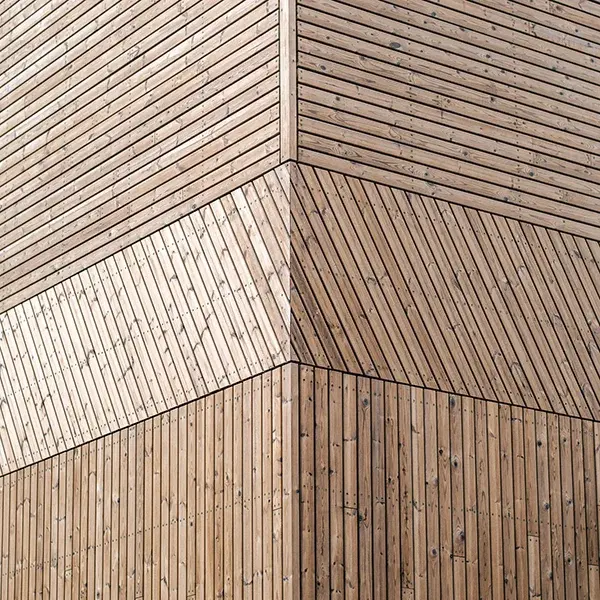

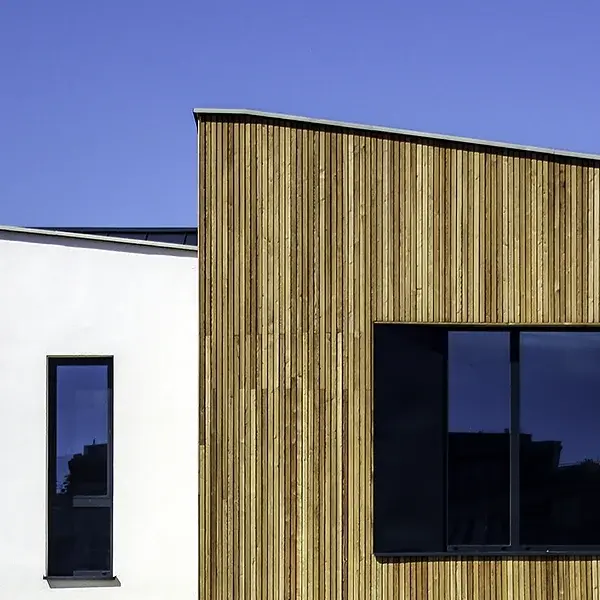

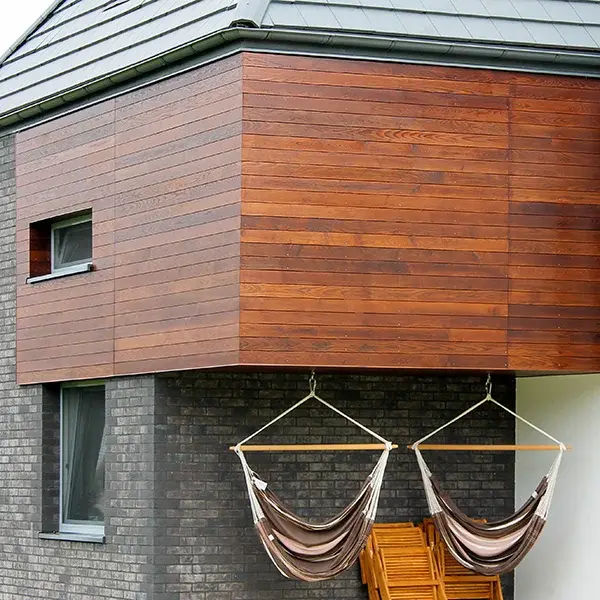

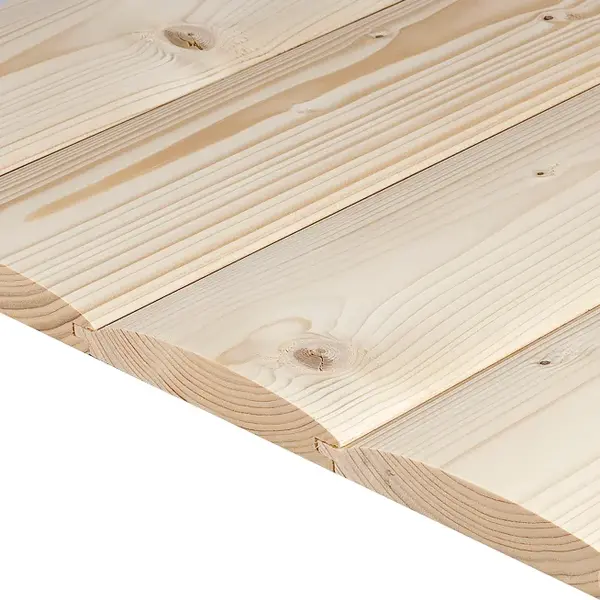

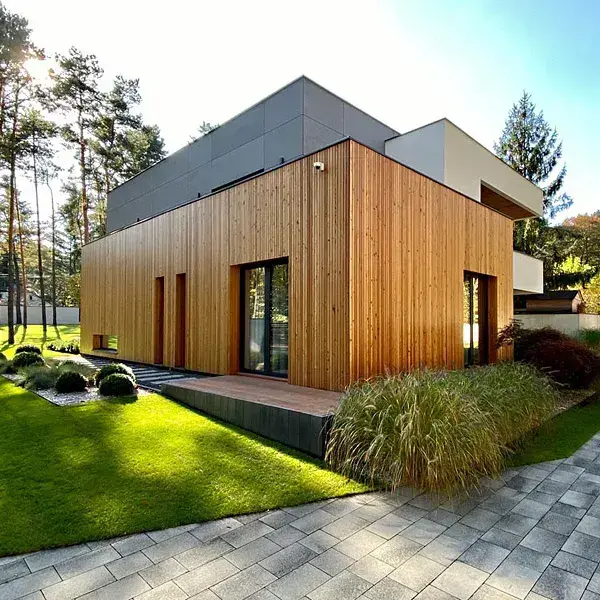

Deski elewacyjne, które u nas kupisz
Kliknij gatunek, żeby zobaczyć profile, wymiary i długości.
Elewacja kompozytowa ma własny system mocowań — opisuje go strona elewacja kompozytowa Legro.
Materiał
Z czego zrobione są łączniki i jak znoszą pogodę
Łącznik siedzi za deską przez cały okres życia elewacji i nie da się go potem obejrzeć — dlatego materiał ma tu znaczenie większe niż cena opakowania.
Wariant powlekany
Blacha stalowa z powłoką cynkowo-aluminiowo-magnezową. Producent deklaruje kategorię korozyjności C4 według ISO 12944-2 — to zakres opisywany jako środowisko o wysokim narażeniu, obejmujący tereny przemysłowe i obszary przy drogach solonych zimą — oraz co najmniej 720 godzin w teście mgły solnej według ISO 9227.
Wariant nierdzewny
Ten sam kształt łącznika wykonany ze stali nierdzewnej A2. Wybiera się go tam, gdzie warunki są ostrzejsze niż typowe albo gdy wymaga tego dokumentacja inwestycji.
Wkręty systemowe dostarczane z klipsami są ze stali nierdzewnej hartowanej.
Metalowe łączniki mają klasę reakcji na ogień A1 według EN 13501-1, czyli są niepalne. Nie przenosi się to na całą elewację — o klasyfikacji układu na ścianie decyduje komplet rozwiązania: podkonstrukcja, izolacja, szczelina wentylacyjna i sposób montażu, potwierdzone badaniami.
Elewację drewnianą zabezpiecza się osobno — oleje i lazury zestawia strona chemia do elewacji.
Pytania klientów
Ukryty montaż elewacji — pytania klientów
Odpowiedzi na pytania, które najczęściej dostajemy przy kompletowaniu elewacji.
Czy do mojej deski da się zrobić montaż bez widocznych wkrętów?
Decyduje kształt przekroju. Deska rombowa — tak, na klips FassadenClip. Deska rombowa z bocznym wycięciem (profil ROMB TIGA) — tak, na klamrę TIGA. Deska prostokątna o wysokości profilu 57–95 mm — tak, na FassadenClip. Deska łączona na pióro-wpust — nie, bo zamek sam zakrywa mocowanie i klips nie ma czego chwycić.
Jeśli nie masz pewności, jaki masz profil, napisz nam wymiar przekroju albo prześlij zdjęcie krawędzi deski — rozpoznamy i podamy pasujący system.
Czym różni się TIGA od FassadenClip?
Tym, czego wymagają od deski. TIGA potrzebuje deski z frezowanym wycięciem na boku — klamra wchodzi w nie zatrzaskowo. FassadenClip nie wymaga żadnego przygotowania: obejmuje krawędź deski, więc pasuje do zwykłego rombu i do profili prostokątnych o wysokości 57–95 mm.
Praktyczna konsekwencja: przy TIGA deskę trzeba kupić w wersji pod ten system, przy FassadenClipie wystarczy deska, którą i tak wybrałeś. Opisujemy to szerzej w sekcji o różnicach.
Ile klipsów potrzebuję na elewację?
Nie ma jednej liczby na metr kwadratowy i nie podajemy takiej, bo byłaby myląca. Zużycie wynika z trzech rzeczy naraz: wysokości profilu deski, szerokości fugi i rozstawu łat. Ta sama elewacja przy łatach co 40 cm i co 60 cm potrzebuje wyraźnie różnej liczby łączników.
Policzymy to przy wycenie — podaj metraż, profil deski i rozstaw łat, jeśli ruszt jest już zaprojektowany.
Co oznacza „do niewidocznego montażu” w nazwie deski?
Że deska ma frezowane wycięcie pod klamrę systemu TIGA. Taką deskę mocuje się wyłącznie tym systemem — wycięcie samo w sobie nie zastępuje łącznika i nie zmienia niczego w wyglądzie gotowej elewacji.
Deska bez tego oznaczenia nadaje się do montażu ukrytego na klipsie FassadenClip, o ile ma odpowiedni kształt i wysokość profilu.
Jaki rozstaw łat pod montaż ukryty?
Standardowo stosujemy 40–60 cm, najczęściej 50 cm. Producent systemu TIGA dopuszcza rozstaw podpór do 625 mm — to górna granica systemu, a nie zalecenie na każdą elewację.
Rozstaw dobiera się do grubości i szerokości deski, wagi okładziny oraz warunków na budynku. Ruszt, kierunek łat i szczelinę wentylacyjną opisujemy na stronie mocowanie podkonstrukcji elewacyjnej.
Jaka jest szerokość fugi między deskami?
Przy systemie TIGA fuga wynika z kształtu łącznika i mieści się w zakresie 7–10 mm — ustawia się sama, bez mierzenia. Przy FassadenClipie szerokość wybierasz sam; producent zaleca 10 mm.
Fuga nie jest ozdobą: to przez nią elewacja oddycha, a drewno może pracować bez napierania na sąsiednią deskę.
Czy da się wymienić jedną deskę po zakończeniu montażu?
Tak. Producent systemu TIGA przewiduje wymianę pojedynczej deski i opisuje ją w osobnej instrukcji — nie trzeba rozbierać całej ściany. To realna przewaga mocowania ukrytego nad wkrętem przez lico, gdzie wymiana zostawia ślady po otworach.
Instrukcję wymiany przekazujemy razem z materiałem.
Czy deski można montować pionowo?
Tak. Przy układzie pionowym producent systemu TIGA zaleca dodatkowy wkręt zabezpieczający, który zapobiega zsuwaniu się profilu w dół. Poza tym montaż wygląda tak samo.
Przy układzie pionowym pamiętaj, że kierunek łat rusztu jest wtedy odwrotny niż przy deskach poziomych.
Czy klipsy rdzewieją?
Wariant powlekany ma powłokę cynkowo-aluminiowo-magnezową i deklarowaną przez producenta kategorię korozyjności C4 według ISO 12944-2 oraz co najmniej 720 godzin w teście mgły solnej według ISO 9227. Wariant nierdzewny wykonany jest ze stali A2.
Przy elewacjach nad morzem, przy basenach i w otoczeniu agresywnym chemicznie warto od razu wybrać wariant nierdzewny — napisz nam, w jakim środowisku stoi budynek.
Czy montaż ukryty nadaje się do drewna egzotycznego?
Nie mamy skutecznego systemu montażu niewidocznego do drewna twardego i mówimy to wprost, zamiast proponować rozwiązanie, które zawiedzie. Gatunki twarde silnie pracują i obciążają zaczep inaczej niż drewno iglaste czy modyfikowane termicznie.
Przy takim materiale zostaje mocowanie wkrętem — dobierzemy odpowiedni z oferty wkrętów do elewacji.
Czy wkręty są w komplecie z klipsami?
Tak. Oba systemy dostarczane są z wkrętami systemowymi dobranymi do łącznika, a FassadenClip dodatkowo z narzędziem montażowym. Wkrętów do samej podkonstrukcji — łat i kontrłat — te komplety nie obejmują; to osobna pozycja w wycenie.
A jeśli elewacja idzie na ocieplenie?
Wtedy problemem nie jest sam klips, tylko przeniesienie rusztu przez warstwę izolacji. Służą do tego łączniki przechodzące przez ocieplenie albo konsole — opisujemy je na stronach BeziFix Therm i konsole elewacyjne.
Klips do montażu ukrytego montuje się dopiero na gotowym ruszcie i działa wtedy tak samo jak przy ścianie bez ocieplenia.
O nas

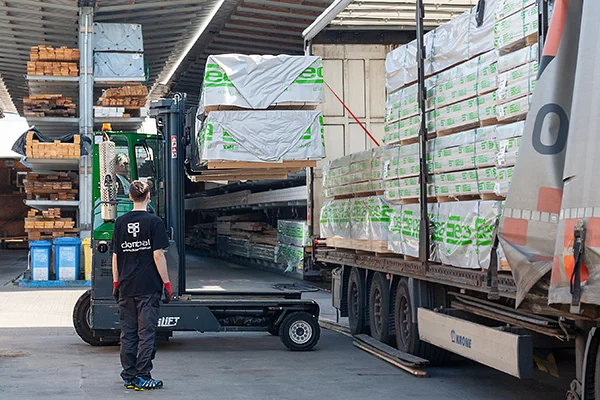

Hurtownia z magazynem w Warszawie
