Belki drewniane

Czym jest belka drewniana w konstrukcji

Belką nazywamy element, który pracuje na zginanie: obciążenie działa prostopadle do jego długości, a element opiera się na podporach. W praktyce budowlanej tym samym słowem określa się kilka różnych elementów.

• Belka stropowa — przenosi ciężar stropu i obciążenie użytkowe na ściany nośne.

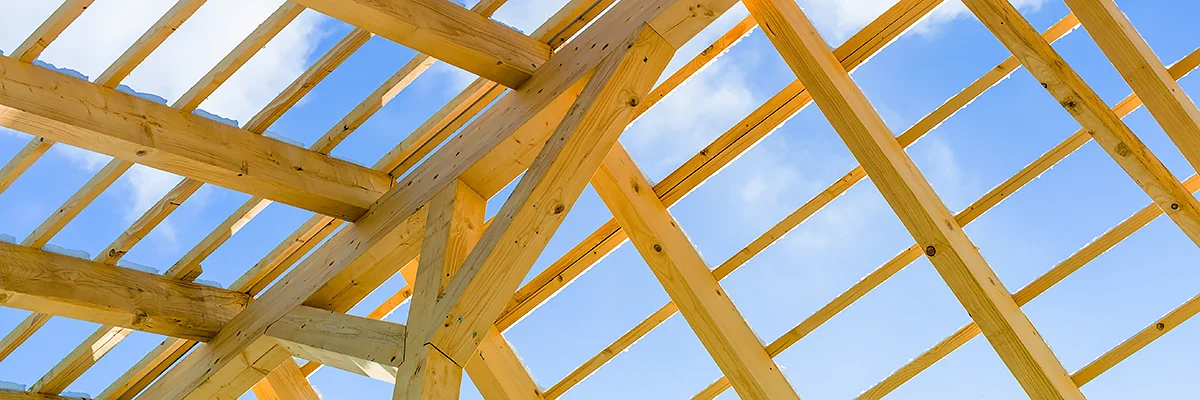

• Krokiew — element połaci dachowej, pracuje pod kątem i przenosi obciążenie pokrycia, śniegu oraz wiatru.
• Murłata — leży na ścianie i rozkłada na mur obciążenie przekazywane z krokwi.
• Jętka, płatew, słup — pozostałe elementy więźby, każdy o innym sposobie pracy.

Podział ma znaczenie praktyczne: element pracujący na zginanie dobiera się inaczej niż taki, który przenosi obciążenie osiowo. Dlatego zapytanie „potrzebuję belek 10×10” bez informacji, gdzie mają pracować, zwykle kończy się dopytaniem z naszej strony.

O samej murłacie i jej doborze piszemy osobno: murłaty — wszystko, co musisz wiedzieć.

Od czego zależy dobór przekroju

To najczęstsze pytanie, jakie dostajemy w sprawie belek — zwykle w formie „jaki przekrój wytrzyma taką rozpiętość”. Odpowiedź nie sprowadza się do jednej liczby, bo na wynik składa się kilka wielkości naraz.

• Rozpiętość w świetle podpór — odległość między punktami, na których belka się opiera.
• Obciążenie stałe i użytkowe — ciężar samej konstrukcji i pokrycia oraz to, co ją obciąży w trakcie użytkowania, łącznie ze śniegiem.
• Rozstaw belek — im gęściej rozstawione, tym mniejsze obciążenie przypada na pojedynczy element.
• Sposób podparcia — belka swobodnie podparta pracuje inaczej niż utwierdzona albo podparta w kilku punktach.
• Rodzaj materiału i klasa wytrzymałości — drewno lite C24 i drewno klejone mają różne parametry.

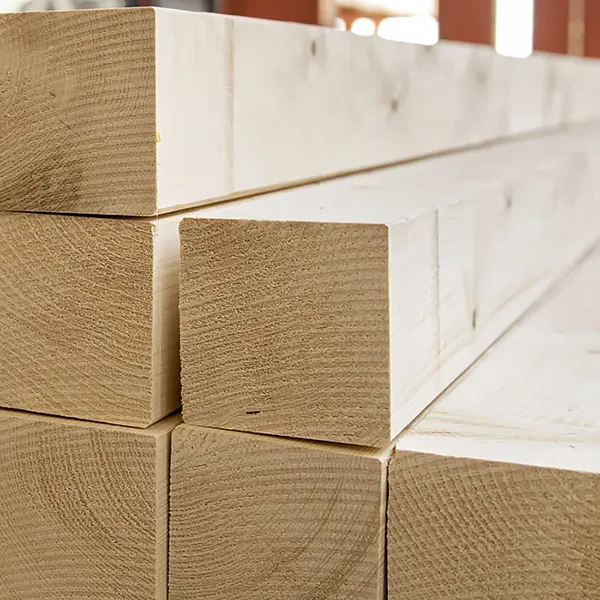

• Proporcje przekroju — o sztywności belki zginanej decyduje przede wszystkim jej wysokość, dlatego przekrój prostokątny ustawiony wyżej pracuje korzystniej niż kwadratowy o tej samej powierzchni.

Zastosowanie konstrukcyjne powinno wynikać z projektu, z uwzględnieniem rozpiętości, obciążeń i sposobu podparcia. Nie zastępujemy projektanta i nie podajemy gotowych tabel „przekrój na metry” — dobór elementu nośnego to decyzja osoby z uprawnieniami.

Doradzimy natomiast materiał, gdy znasz wymagany przekrój, i wycenimy komplet wraz z kotwami i podstawami oraz łącznikami ciesielskimi.

Wilgotność i klasa wytrzymałości

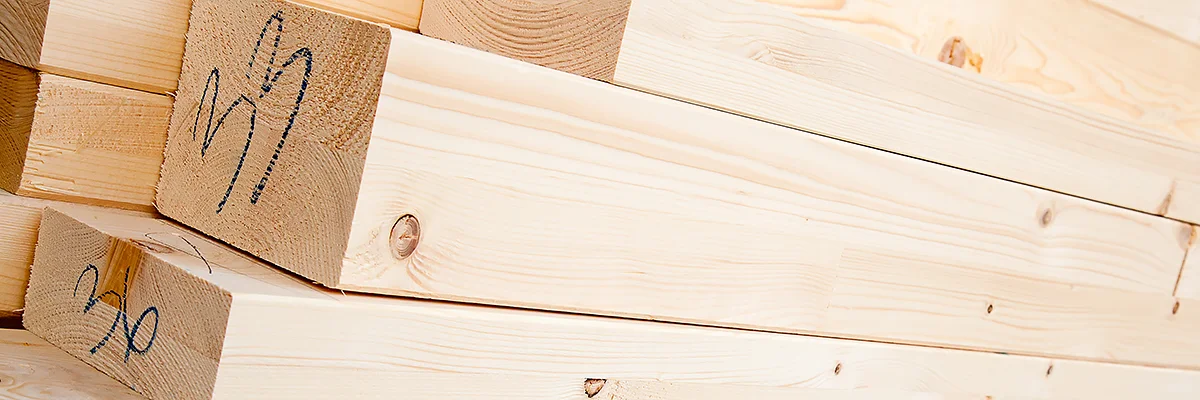

Drewno konstrukcyjne kupowane dzisiaj różni się od tarcicy sprzed lat przede wszystkim tym, że jest suszone i sortowane. To zmienia zachowanie elementu po wbudowaniu.

• Wilgotność — dla elementów konstrukcyjnych przyjmuje się poziom w granicach 12–15%. Drewno mokre, prosto spod piły, pracuje po zamontowaniu: schnie, skręca się i pęka.

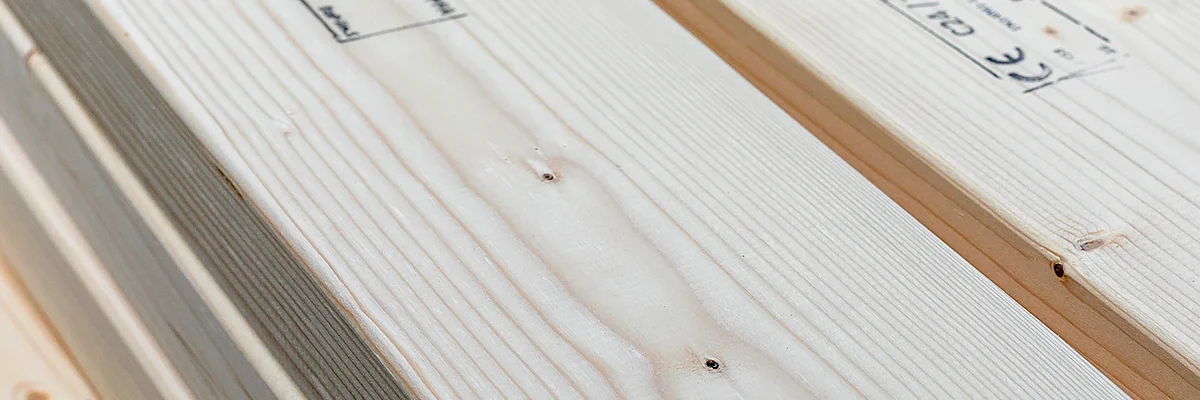

• Klasa wytrzymałości — oznaczenie C24 wskazuje drewno lite posortowane wytrzymałościowo. Sortowanie odróżnia materiał konstrukcyjny od zwykłej tarcicy.

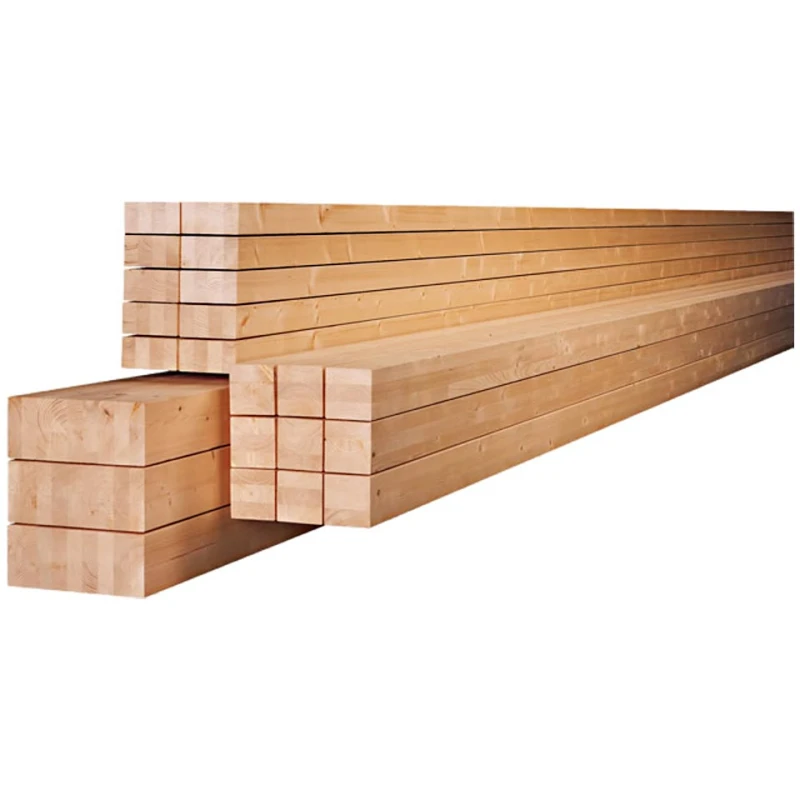

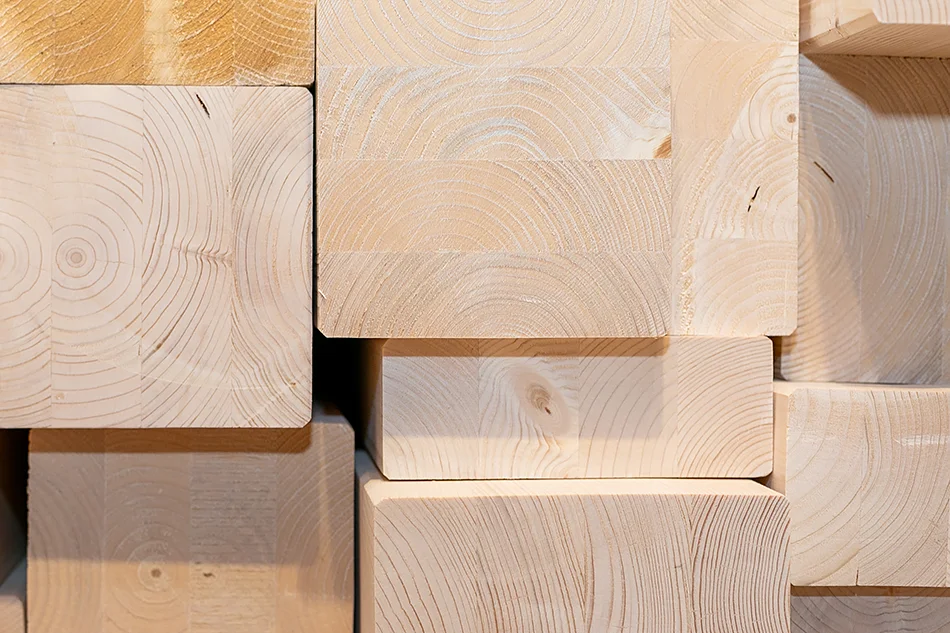

• Klasa wizualna — przy drewnie klejonym BSH stosuje się między innymi klasę SI, przeznaczoną do konstrukcji widocznych, gdzie liczy się także wygląd powierzchni.

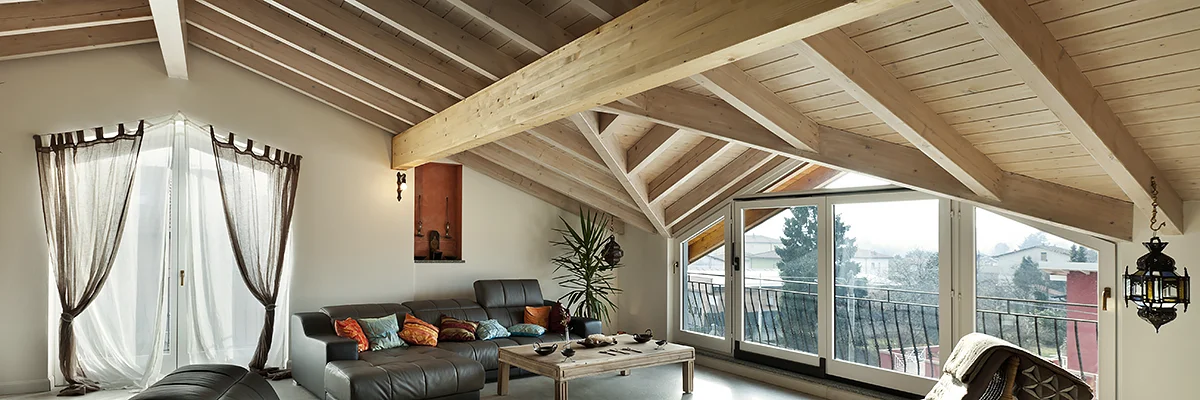

Jeśli belka ma zostać odsłonięta we wnętrzu, jakość powierzchni ma znaczenie na równi z wytrzymałością — element trzeba wtedy zabezpieczyć przed zabrudzeniem już na etapie montażu.
